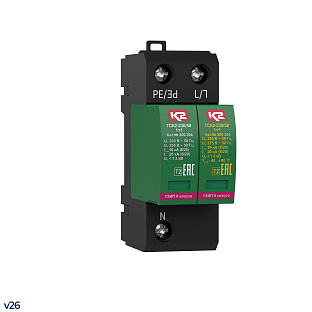

ГСК2-230/50 1+1 - устройство защитное
- УЗИП (990)
- Молниезащита и заземление (933)
- Электронные компоненты (1052)
- Устройства промышленной автоматики (194)
- Низковольтные комплектные устройства (110)
-
Дополнитeльныe комплeктующиe
(23)
Корпуса (4) Дополнительные комплектующие (6) Переходники, гайки (3) Заглушки боковые (5) Шины соединительные (5)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номер 200 204
Копировать
с НДС 22% без НДС9 849.00 ₽
В наличии: 60 шт.
1 шт. на сумму 9 849.00 ₽
от 11 шт.9 356.55 ₽5%от 31 шт.8 864.10 ₽10%от 13 шт.7 669.35 ₽5%от 38 шт.7 265.70 ₽10%1 шт. на сумму 9 849.00 ₽
ОписаниеПодробнее о продукте (PDF)Двухполюсное УЗИП класса испытаний II комбинированного типа. Применяется для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока. Состоит из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. Uo = 230/325 В АС/DC. Imax(L/N)(8/20) = 50 кА, Imax(N/PE)(8/20) = 50 кА.
ОписаниеХарактеристикиДокументацияОписаниеУстройство ГСК2-230/50 1+1, ТУ 3428-002-79740390-2007 соответствуют УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В и постоянного тока до 1500 В от импульсных перенапряжений источниками которых являются коммутации индуктивных и емкостных нагрузок, короткие замыкания в распределительных электрических сетях высокого и низкого напряжения.УЗИП класса испытаний II также используются в качестве второй ступени защиты электрооборудования от импульсных перенапряжений вызванных ударами молнии в систему молниезащиты объекта или линию электропередач.
ГСК2-230/50 1+1, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний II на основе оксидно-цинкового варистора и газонаполненного разрядника.- Предназначено для защиты фазного и нулевого проводников от от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока и полюсов L+/L-, L-/PE в системах постоянного тока.
- Состоит из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.
- Способно отводить импульсы тока Imax(L/N)(8/20) = 50 кА, Imax(N/PE)(8/20) = 50 кА.
- Выпускается на номинальное напряжение системы Uо = 230/325 В AC/DC.
- Применяется в сетях переменного и постоянного тока с системами заземления типа TN-S и TT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.
Структура наименования ГСК2-230/50 1+1, ТУ 3428-002-79740390-2007:
ГСК - серия устройств для защиты оборудования распределительных сетей до 1000 В;
2 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
230 - номинальное напряжение системы, Uo АС;
50 - импульсный ток, Imax(8/20);
1+1 -количество полюсов и схема подключения УЗИП;ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: ГСК2-230/50 1+1, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей переменного тока до 1000 В на основе оксидно-цинкового варистора и газонаполненного разрядника, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, Uо = 230 В АС, Imax(8/20) = 50 кА, два полюса. Для удаленного контроля рабочего состояния УЗИП дополнительно cнабжено “сухими” контактами дистанционной сигнализации. Выпускается по ТУ 3428-002-79740390-2007.
ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1000 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11IIКоличество полюсов2Применяются в сетях с системами заземленияTN-S, TT----------Вид защитыL/N , L+/L-Номинальное рабочее напряжение, Uo230 В ACНоминальное рабочее напряжение, Uo325 B DCМаксимальное длительное рабочее напряжение, Uс275 B ACМаксимальное длительное рабочее напряжение, Uс385 B DCМаксимальный разрядный ток, Imax (8/20)50 кАНоминальный разрядный ток, In(8/20)20 кАУровень напряжения защиты при In, Up< 1.35 кВВременное перенапряжение, Ut335 В/5 сНоминал защитного предохранителя160 A gGНоминальный ток короткого замыкания, Isccr60 кАrmsВремя срабатывания, tA< 25 нс----------Вид защитыN/PE, L-/PEНоминальное рабочее напряжение, Uo230 В АСМаксимальное длительное рабочее напряжение, Uс255 В АСМаксимальный разрядный ток, Imax (8/20)50 кАНоминальный разрядный ток, In(8/20)20 кАУровень напряжения защиты при In, Up< 1.3 кВОтключающая способность сопровождающего тока, Ifi100 АВременное перенапряжение, Ut1200 В / 0.2 сВремя срабатывания, tA< 100 нсКорпусТип корпусасо сменными модулямиМонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет базычерныйЦвет модуля с варисторомжелтыйЦвет модуля с разрядникомзеленыйВесогабаритные характеристикиШирина, мм35Высота, мм102Глубина, мм79Вес, кг0.252Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - зеленый индикатор, авария - красный индикаторЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69У2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-40°C...+80°CГарантийный срок2 годаСредняя наработка до отказа, Тср790 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номер200 204НаименованиеГСК2-230/50 1+1 - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1, шт.Минимальный заказ1, шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
