ГСК1-400/7 3+1 - СНЯТО С ПРОИЗВОДСТВА

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер 100 097

Снято с производства

Цена с НДС 20%

Описание

Четырехполюсное УЗИП класса испытаний I комбинированного типа. Применяется для защиты фазных и нулевого проводников в системах переменного тока. Состоит из сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. U_о = 400 В АС. I_imp_{(L/N)(10/350)} = 7 кА, I_imp_{(N/PE)(10/350)} = 25 кА.

Описание

Характеристики

Документация

Описание

Устройство ГСК1-400/7 3+1, ТУ 3428-002-79740390-2007 соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 0 - 1 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122. Предназначено для защиты оборудования в низковольтных силовых распределительных системах переменного тока при кабельном вводе электропитания.

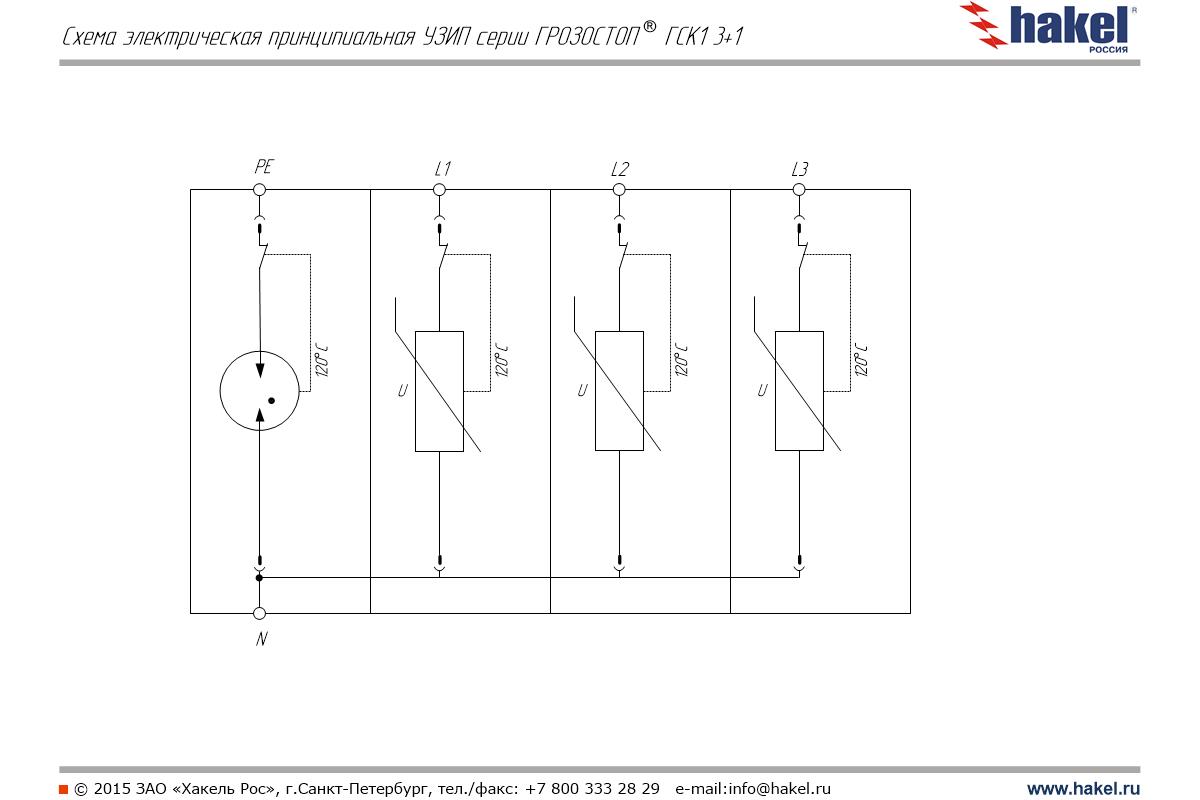

ГСК1-400/7 3+1, ТУ 3428-002-79740390-2007 – четырехполюсное УЗИП класса испытаний I на основе оксидно-цинковых варисторов и газонаполненного разрядника.

- Предназначено для защиты фазных и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока.

- Состоит из сменных варисторных модулей, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.

- Способно отводить импульсы тока I_imp_{(L/N)(10/350)} = 7 кА, I_imp_{(N/PE)(10/350)} = 25 кА.

- Выпускается на номинальное напряжение системы U_о = 400 В АС.

- Применяется в сетях с системами заземления типа TN-S, TT и IT.

- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.

Структура наименования ГСК1-400/7 3+1, ТУ 3428-002-79740390-2007:
ГСК - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
1- класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
400 - номинальное напряжение системы, U_о АС;
7 - импульсный ток I_imp_{(L/N)(10/350);}
3+1 -количество полюсов и схема подключения УЗИП;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: ГСК1-400/7 3+1, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, U_о = 400 В АС, I_imp_{(L/N)(10/350)} = 7 кА, четыре полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Выпускается по ТУ 3428-002-79740390-2007.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

Количество полюсов

Применяются в сетях с системами заземления

TN-S, TT

----------

Вид защиты

L/N

Номинальное рабочее напряжение, Uo

400 В AC

Максимальное длительное рабочее напряжение, Uс

440 B AC

Импульсный ток, Iimp (10/350)

12.5 кА

Коммутируемый заряд, Q

3.5 A×с

Удельная энергия, W/R

12 кДж/Ом

Номинальный разрядный ток, In(8/20)

30 кА

Уровень напряжения защиты при Iimp, Up

< 2.0 кB

Временное перенапряжение, Ut

560 В/ 5 с

Номинал защитного предохранителя

160 A gG

Номинальный ток короткого замыкания, Isccr

60 кАrms

Время срабатывания, tA

< 25 нс

----------

Вид защиты

N/PE

Номинальное рабочее напряжение, Uo

230 В АС

Максимальное длительное рабочее напряжение, Uс

255 В АС

Импульсный ток, Iimp (10/350)

25 кА

Коммутируемый заряд, Q

12.5 A*с

Удельная энергия, W/R

156 кДж/Ом

Номинальный разрядный ток, In(8/20)

30 кА

Уровень напряжения защиты при Iimp, Up

< 1.3 кВ

Временное перенапряжение, Ut

1200 В / 0.2 с

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

со сменными модулями

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет базы

черный

Цвет модуля с варистором

желтый

Цвет модуля с разрядником

зеленый

Весогабаритные характеристики

Ширина, мм

Высота, мм

102

Глубина, мм

Вес, кг

0.369

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - зеленый индикатор, авария - красный индикатор

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

У2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-40°C...+80°C

Гарантийный срок

2 года

Средний срок службы до списания, Тсл.ср.сп

≥ 10 лет

Информация для заказа

Каталожный номер

100 097

Наименование

ГСК1-400/7 3+1 - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Снято с производства

Снято

Модели для проектировщиков

STEP 3D-модель УЗИП серий ГСК 3+1
