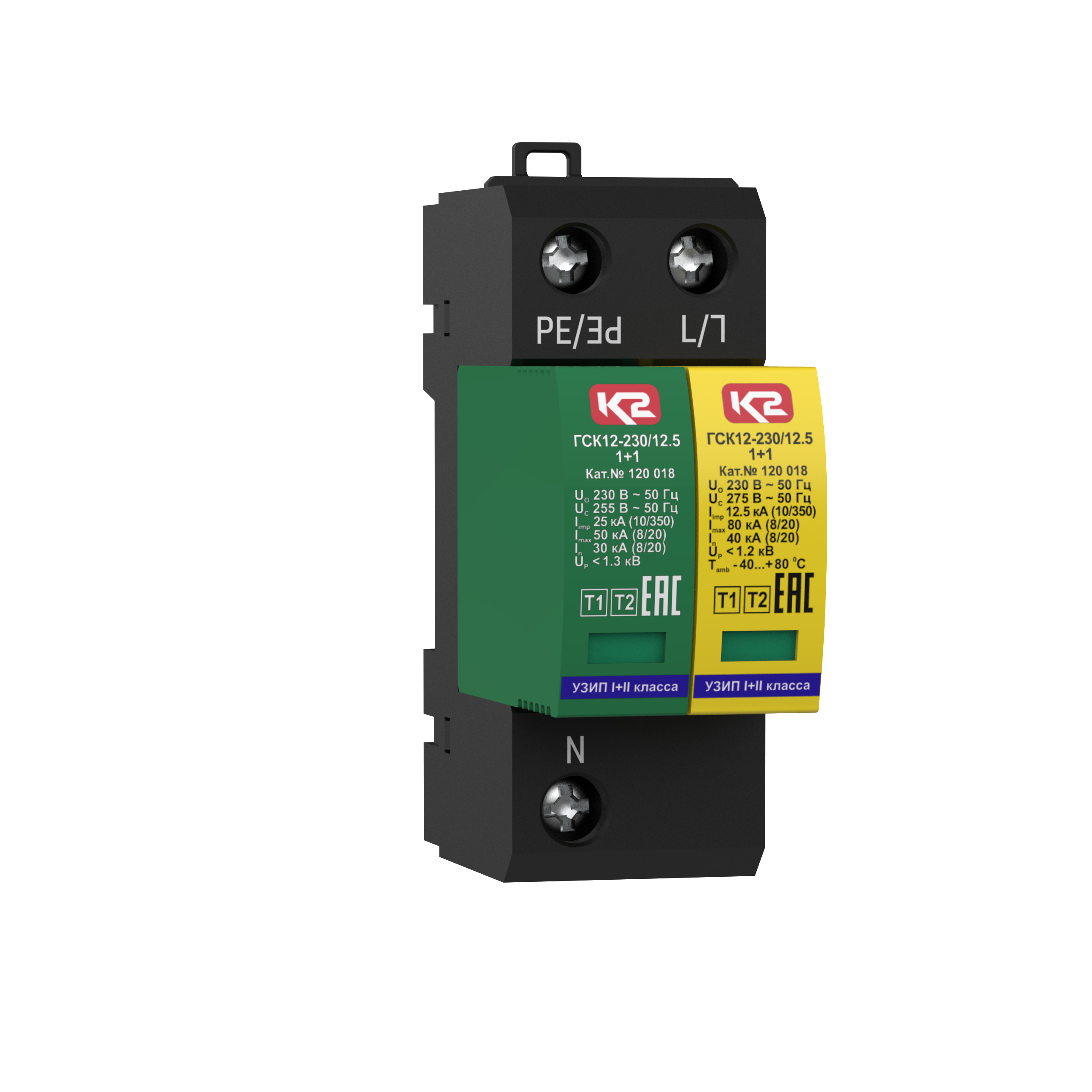

ГСК12-230/12,5 1+1 - СНЯТО С ПРОИЗВОДСТВА

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер 120 018

Снято с производства

Цена с НДС 20%

Описание

Двухполюсное УЗИП класса испытаний I+II комбинированного типа. Применяется для защиты фазного и нулевого проводников в системах переменного тока и полюсов в системах постоянного тока. Состоит из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм. U_o = 230/300 В АС/DC. I_imp_{(L/N)(10/350)} = 12.5 кА, I_imp_{(N/PE)(10/350)} = 25 кА.

Описание

Характеристики

Документация

Описание

Уcтройство ГСК12-230/12.5 1+1, ТУ 3428-002-79740390-2007 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению переходных напряжений допустимых для оборудования U_p – УЗИП класса испытаний II. Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122). Предназначено для защиты оборудования в низковольтных силовых распределительных системах до 1000 В при воздушном или кабельном вводе электропитания.

ГСК12-230/12.5 1+1, ТУ 3428-002-79740390-2007 – двухполюсное УЗИП класса испытаний I+II на основе оксидно-цинкового варистора и газонаполненного разрядника.

- Компактное и экономичное решение, исключающее необходимость применять импульсные разделительные дроссели между I и II ступенями защиты.

- Предназначено для защиты фазного и нулевого проводников от противофазных (поперечных) перенапряжений в цепях L/N, N/PE в системах переменного тока и полюсов L-/L+, L-/PE в системах постоянного тока.

- Состоит из сменных варисторного модуля, модуля с разрядником и базы для подключения к сети и креплению к DIN-рейке 35 мм.

- Выпускается на номинальное напряжение системы U_о = 230/300 В АС/DC.

- Способно отводить импульсы тока I_imp_{(L/N)(10/350)} = 12.5 кА, I_max_(L/N)(8/20) = 80 кА, I_imp_{(N/PE)(10/350)} = 25 кА.
- Обеспечивает уровень напряжения защиты при I_imp_{(L/N)(10/350)} U_p < 1.2 кВ.
- Применяется в сетях с системами заземления типа TN-S и TT.
- Визуальный контроль рабочего состояния УЗИП проводится с помощью индикаторов, расположенных на сменных модулях. В исправном состоянии индикатор имеет зеленый цвет, в аварийном - красный.

Структура наименования ГСК12-230/12.5 1+1, ТУ 3428-002-79740390-2007:

ГСК - серия устройств для защиты оборудования распределительных сетей до 1000 В комбинированного типа;
12 - класс испытаний УЗИП в соответствии с ГОСТ IEC 61643-11;
230 - номинальное напряжение системы, U_о, АС;
12.5 - импульсный ток I_imp_{(L/N)(10/350);}
1+1 -количество полюсов и схема подключения УЗИП;

ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: ГСК12-230/12.5 1+1, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования распределительных сетей до 1000 В комбинированного типа, УЗИП класса испытаний I+II в соответствии с ГОСТ IEC 61643-11, U_o = 230 В АС, I_imp_(10/350)= 12.5 кА, два полюса, схема включения для защиты от противофазных (поперечных) перенапряжений. Выпускается по ТУ 3428-002-79740390-2007.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

I+II

Количество полюсов

Применяются в сетях с системами заземления

TN-S, TT

----------

Вид защиты

L/N , +/-

Номинальное рабочее напряжение, Uo

230 В AC

Номинальное рабочее напряжение, Uo

325 B DC

Максимальное длительное рабочее напряжение, Uс

275 B AC

Максимальное длительное рабочее напряжение, Uс

385 B DC

Импульсный ток, Iimp (10/350)

12.5 кА

Коммутируемый заряд, Q

6.25 A×с

Удельная энергия, W/R

39 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

40 кА

Номинальный разрядный ток, In(8/20)

20 кА

Уровень напряжения защиты при Iimp, Up

< 1.2 кB

Временное перенапряжение, Ut

335 В/5 с

Номинал защитного предохранителя

160 A gG

Номинальный ток короткого замыкания, Isccr

60 кАrms

Время срабатывания, tA

< 25 нс

----------

Вид защиты

N/PE, -/PE

Номинальное рабочее напряжение, Uo

230 В АС

Максимальное длительное рабочее напряжение, Uс

255 В АС

Импульсный ток, Iimp (10/350)

12.5 кА

Максимальный разрядный ток, Imax (8/20)

50 кА

Номинальный разрядный ток, In(8/20)

30 кА

Уровень напряжения защиты при Iimp, Up

< 1.3 кВ

Временное перенапряжение, Ut

1200 В / 0.2 с

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

со сменными модулями

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет базы

черный

Цвет модуля с варистором

желтый

Цвет модуля с разрядником

зеленый

Весогабаритные характеристики

Ширина, мм

Высота, мм

102

Глубина, мм

Вес, кг

0.256

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - зеленый индикатор, авария - красный индикатор

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

У2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-40°C...+80°C

Атмосферное давление

от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)

Гарантийный срок

2 года

Средняя наработка до отказа, Тср

790 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

120 018

Наименование

ГСК12-230/12,5 1+1 - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

ГОСТ

ГОСТ IEC 61643-11-2013

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

ТН ВЭД

8536 30

ОКПД 2

27.12.23.190

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Снято с производства

Снято
