ГСА 2П 230 Р - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер А411 121Копировать
Добавить в сравнение
с НДС 22% без НДС6 422.00 ₽Под заказшт. на сумму 0.00 ₽
от 47 шт.6 101.00 ₽5%от 78 шт.5 780.00 ₽10%от 47 шт.5 001.00 ₽5%от 78 шт.4 738.00 ₽10%шт. на сумму 0.00 ₽
ОписаниеУЗИП в корпусе для установки на DIN-рейку 35 мм категорий испытаний C2, C3, D1. Количество защищаемых пар проводников - 1. UО = 230 В/110 В AC/DC. IL = 20 А. Iimp(10/350) = 2,5 кА. Для защиты двухпроводных изолированных цепей вторичного питания, а также линий управления, контроля и измерения с большими токами (до 20 А), в которые недопустимо внесение дополнительного влияния.Подробнее о продукте (PDF)ОписаниеХарактеристикиДокументацияОписаниеУЗИП ГСА 2П 230 Р, ТУ 3428-015-79740390-2016 предназначено для применения на объектах железнодорожной инфраструктуры в пределах 0B – 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010 для защиты от импульсных перенапряжений, источниками которых могут быть: удалённые разряды молнии; короткие замыкания и коммутационные процессы в распределительных электрических цепях высокого и низкого напряжения, влияние тяговых сетей.

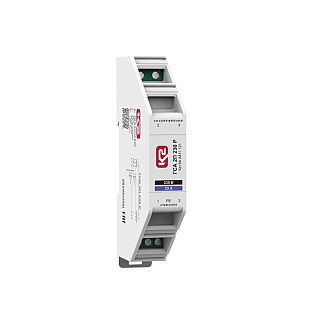

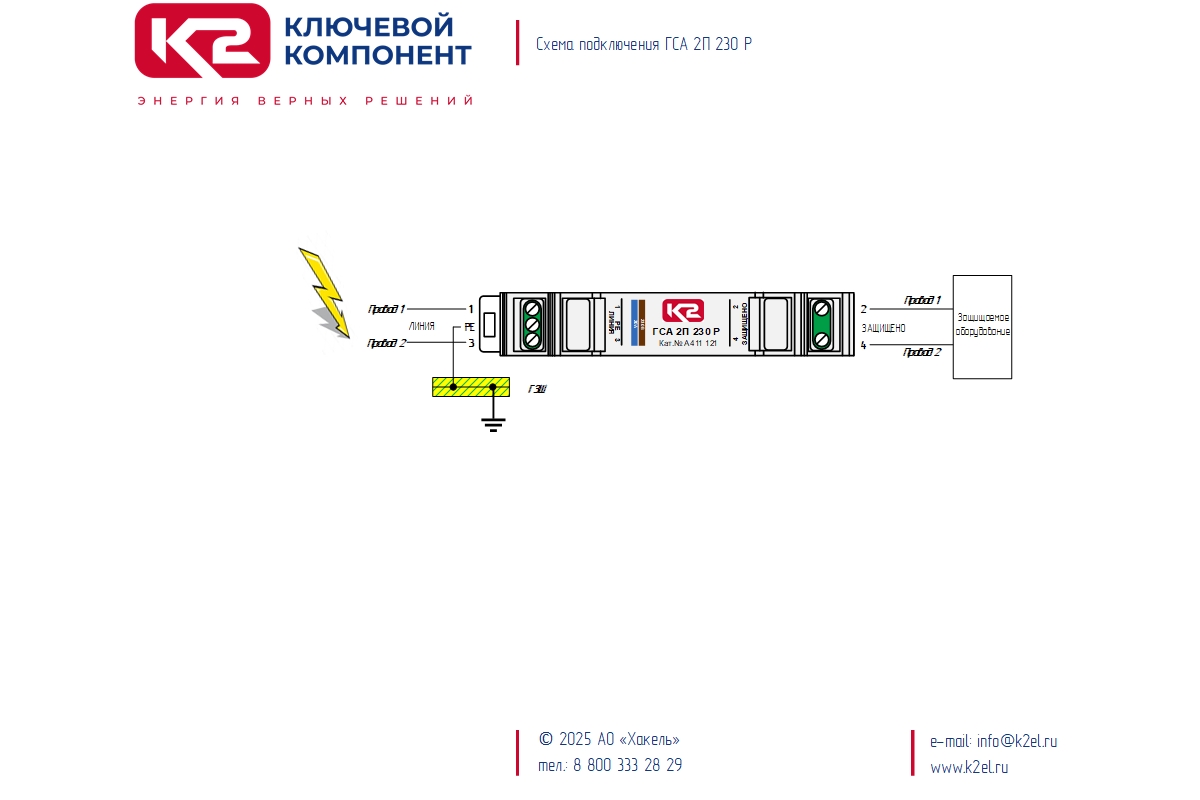

УЗИП ГСА 2П 230 Р, ТУ 3428-015-79740390-2016 размещено в корпусе для установки на DIN-рейку 35 мм:
- Количество защищаемых пар проводников 1, подключение с помощью винтовых клемм 4.0 мм²;

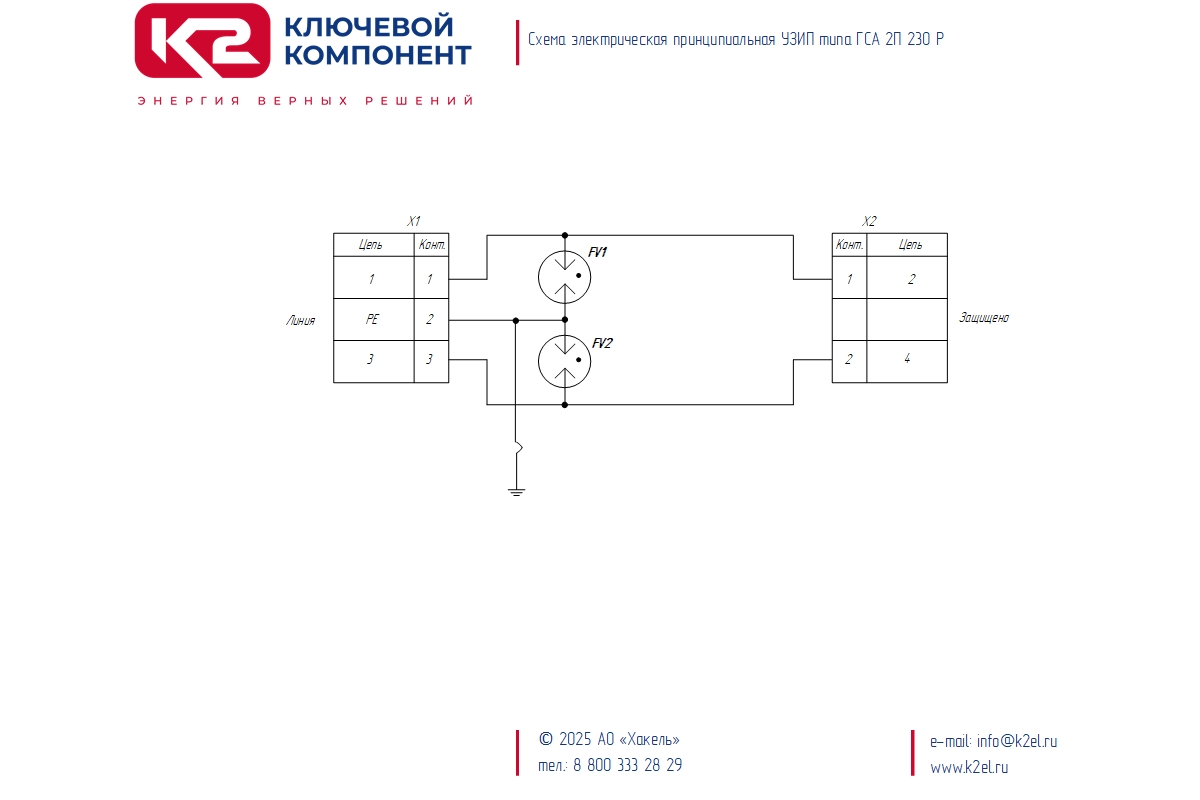

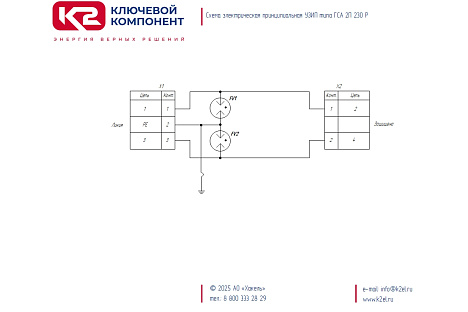

- Одноступенчатая схема защиты на двухэлектродных газонаполненных разрядников в цепи провод/земля;
- Выпускаются на номинальное рабочее напряжение UО = 230/110 В AC/DC;
- Номинальный ток IL = 20 А;
- Способно отводить импульсный ток Iimp(10/350) = 2.5 кА;
- Способно отводить номинальный разрядный ток In(8/20) = 20 кА;
- Скорость передачи данных до 10 Мбит/с;
- Дополнительный контакт для заземления на DIN-рейку;
- Обеспечивает гальваническую развязку от земли;
- Возможность маркировки всех клемм плоскими планками (шильдами) типа Zack модели ZB и ZBF или их аналогами.
Структура наименования ГСА 2П 230 Р, ТУ 3428-015-79740390-2016:
ГСА – серия УЗИП АО "Хакель" для применения на объектах железнодорожной инфраструктуры;
2П – для двух проводников;
230 – номинальное напряжение переменного тока;
Р - на основе однозазорных газонаполненных разрядников.
ТУ 3428-015-79740390-2016 - номер ТУ.Теория и особенности применения:ГСА 2П 230 Р – двухпроводные изолированные цепи вторичного питания, а также линии управления, контроля и измерения с большими токами (до 20 А), в которые недопустимо внесение дополнительного влияния (сопротивления, индуктивности, паразитной ёмкости).
УЗИП типа ГСА 2П 230 Р, ТУ 3428-015-79740390-2016 разработаны для применения на объектах железнодорожной инфраструктуры с учётом сложной электромагнитной обстановки и в соответствии с отраслевыми нормативными документами:
- Утв. расп. № 2871р «Концепция комплексной защиты технических средств и объектов железнодорожной инфраструктуры от воздействия атмосферных и коммутационных перенапряжений и влияний тягового тока» в части анализа электромагнитной обстановки (Раздел 6) и требований к УЗИП (п. 8.2.3).
- СТО РЖД 08.024-2015 «Защита от атмосферных и коммутационных перенапряжений. Требования к характеристикам испытательных импульсов воздействий» в части характеристик испытательных импульсных воздействий, используемых при комплексных испытаниях оборудования систем ЖАТ (Табл. 6.3 п. 7).
УЗИП серии ГСА соответствуют требованиям ГОСТ 34012-2016 «Аппаратура железнодорожной автоматики и телемеханики. Общие технические требования» в части:
- степени воздействия климатических факторов – классу условий размещения К2;
- стойкости к воздействиям механических нагрузок – классу условий размещения МС2.ХарактеристикиОбщие электрические характеристикиНоминальный ток IL20 АРод токапостоянный/переменный, 50 ГцХарактеристики вида защиты электрооборудования сетей до 1500 ВОтключающая способность сопровождающего тока, Ifi20 АХарактеристики вида защиты систем передачи данныхКоличество защищаемых пар проводников1Количество защищаемых проводников2Номинальное рабочее напряжение DC, Uo110 ВНоминальное рабочее напряжение AC, Uo230 ВМаксимальное длительное рабочее напряжение DC, Uc130 ВМаксимальное длительное рабочее напряжение AC, Uc280 ВСтатическое напряжение пробоя разрядника, экран-PE800 В ± 20%Категория испытаний по ГОСТ IEC 61643-21C2, C3, D1Режим повреждения по ГОСТ IEC 61643-21режим 1, режим 2D1 Импульсный ток (10/350), Iimp, линия-РЕ2.5 кАC2 Номинальный разрядный ток (8/20), In, линия-PE20 кАС2 Уровень напряжения защиты, Up, линия-РЕ≤ 1400 ВС3 Уровень напряжения защиты, Up, линия-PE≤ 900 ВВремя срабатывания, tA, линия-РЕ< 100 нсСкорость передачи данных (частота среза)10 Мбит (10 МГц)КорпусТип корпусамоноблочныйКоличество модулей DIN1МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм18Высота, мм106Глубина, мм66Вес, кг0.07Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм0.5 H•мCечение присоединяемых проводников:- жесткий одножильный0.25÷4.0 мм²- гибкий многожильный0.25÷4.0 мм²Длина зачистки проводников5÷6 ммЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Климатические факторы по ГОСТ 34012-2016К2Механические нагрузки по ГОСТ 34012-2016МС2Гарантийный срок5 летСредняя наработка до отказа, Тср415 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерА411 121НаименованиеГСА 2П 230 Р - устройство защитноеТУТУ 3428-015-79740390-2016ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП серии ГСА, ТУ 3428-015-7970390-2016 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
