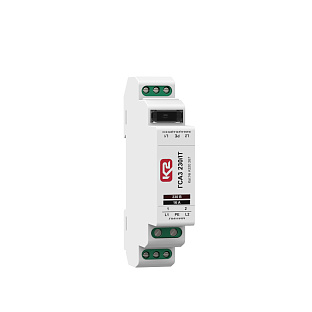

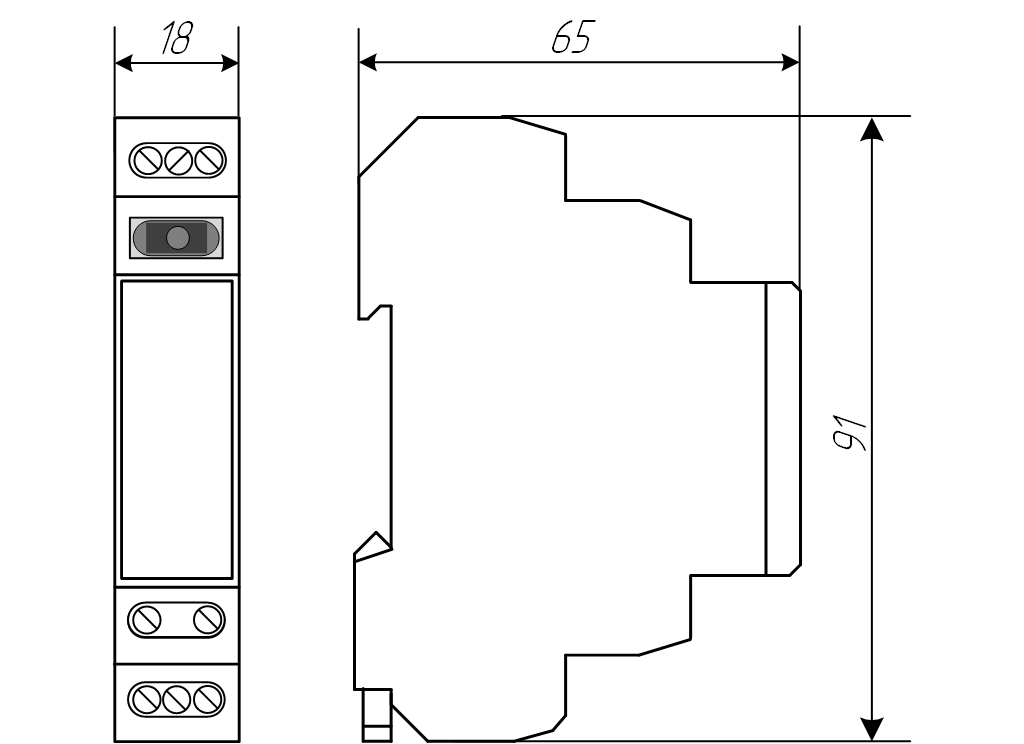

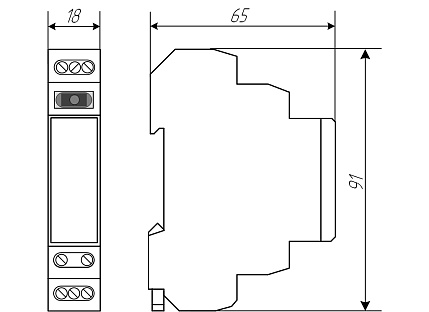

ГСА3 230/IT - устройство защитное

Устройство ГСА3 230/IT, ТУ 3428-015-79740390-2016 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний III, согласно ГОСТ IEC 61643-11, а по ограничению уровня напряжения защиты Up соответствует требованиям «Концепции комплексной защиты технических средств и объектов железнодорожной инфраструктуры от воздействия атмосферных и коммутационных перенапряжений и влияния тягового тока». Устанавливается на границе 2 - 3 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122), или непосредственно возле защищаемого оборудования.

По степени воздействия климатических факторов ГСА3 230/IT относится к классу условий размещения К2 по ГОСТ 34012-2016, по стойкости к воздействиям механических нагрузок - к классу условий размещения МС2 по ГОСТ 34012-2016.

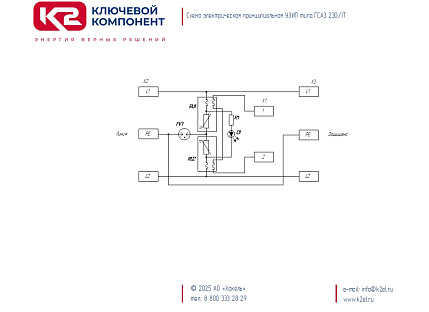

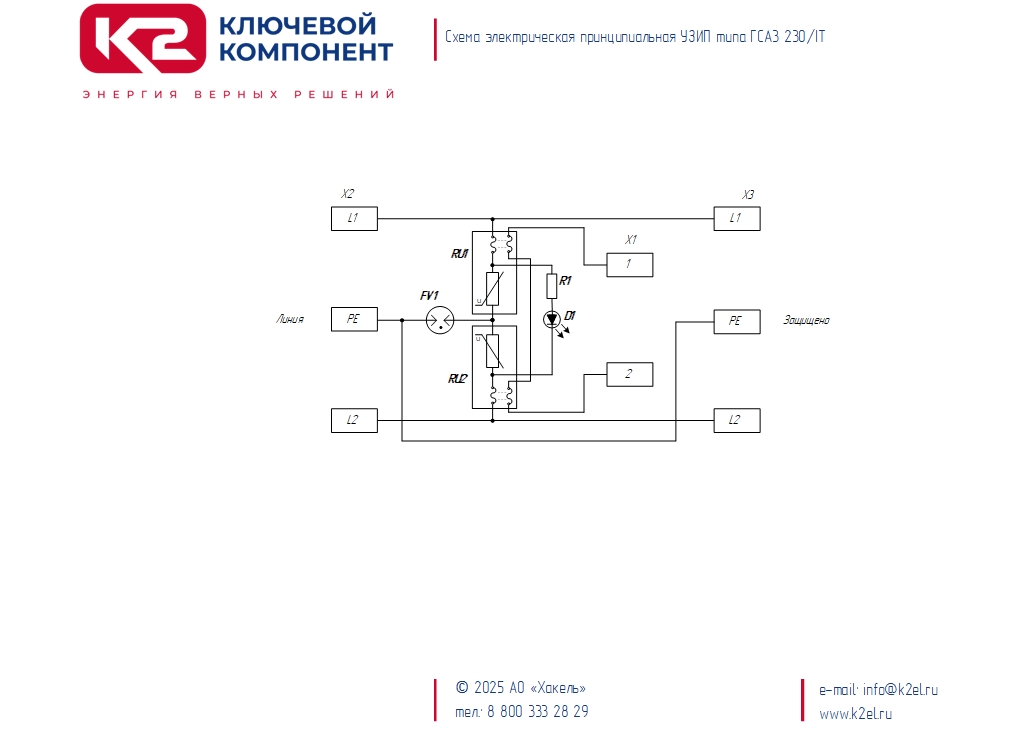

ГСА3 230/IT, ТУ 3428-015-79740390-2016 – двухполюсное УЗИП класса испытаний III комбинированного типа на основе оксидно-цинковых варисторов и газонаполненного разрядника, включённых по Т-образной схеме.

• Предназначено для защиты оконечного электронного оборудования, запитанного по однофазной изолированной (с системой заземления IT) линии питания переменного или постоянного тока, от остаточных импульсных перенапряжений, оставшихся после первой и второй ступеней защиты, установленных на границах 0_А(В) - 1 и 1-2 зон молниезащиты.
• Выпускается на номинальное рабочее напряжение U_О = 230/300 B AC/DC.
• Способно отводить разрядный ток на каждый провод I_{n (8/20)} = 7,5 кА.
• Способно ограничивать импульсы перенапряжения U_OC(1,2/50) = 15 кВ.
• Обеспечивает уровень напряжения защиты при U_OC:
    -    для L1/L2 Up < 1,3 кВ;
    -    для L/PE Up < 1,5 кВ.
• Варисторы снабжены терморасцепителями, обеспечивающими отключение аварийного тока через УЗИП и его пожарную безопасность.

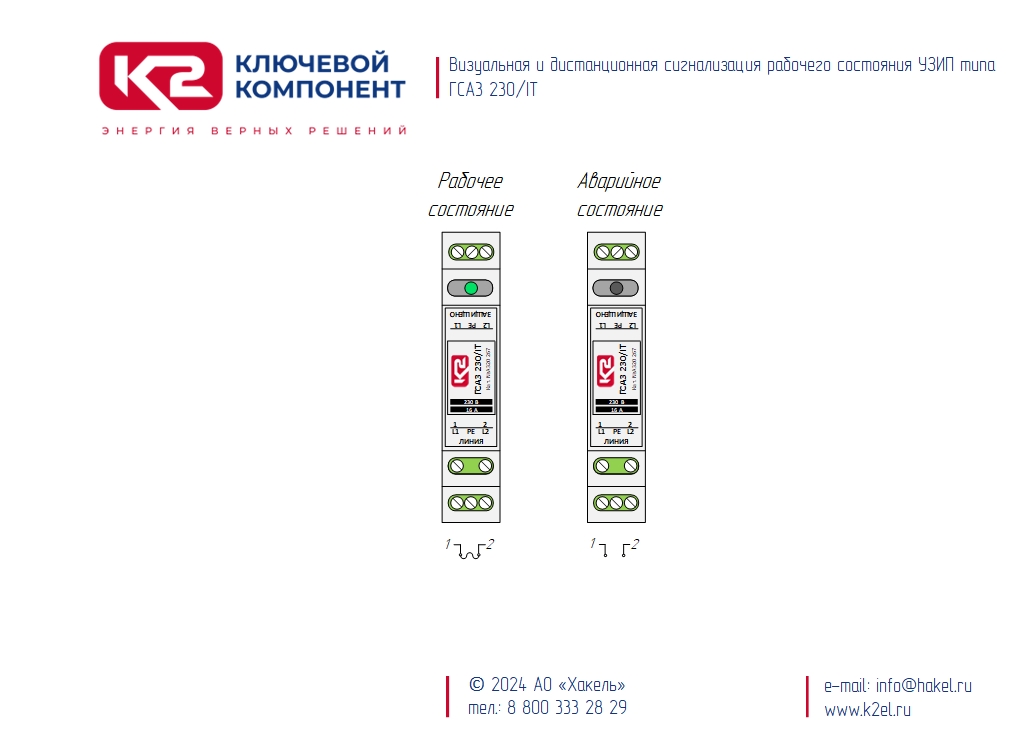

• ГСА3 230/IT снабжено световым индикатором неисправного состояния – зелёным светодиодом. В исправном состоянии при подключении УЗИП к защищаемой цепи индикатор горит зелёным светом, в аварийном – индикатор не горит.
• Для удалённого контроля ГСА3 230/IT снабжено “сухим” беспотенциальным контактом дистанционной сигнализации. В исправном состоянии контакты 1-2 УЗИП замкнуты, в аварийном - разомкнуты.




Структура наименования ГСА3 230/IT, ТУ 3428-015-79740390-2016:
ГСА – серия УЗИП АО "Хакель" для объектов железнодорожной инфраструктуры;
3 – классы испытаний III согласно ГОСТ IEC 61643-11;
230 – номинальное напряжение защищаемой цепи U_О AC;
IT – система заземления защищаемой цепи - IT.
ТУ 3428-015-79740390-2016 - номер ТУ.

Пример: ГСА3 230/IT – УЗИП производства АО «Хакель» для защиты оборудования железнодорожной инфраструктуры, УЗИП класса испытаний III в соответствии с ГОСТ IEC 61643-11, U_О = 230 В AC, для защиты оборудования, запитанного по однофазной изолированной (с системой заземления IT) линии. Выпускаются по ТУ 3428-015-79740390-2016.



  Теория и особенности применения:

- Предназначено для защиты оконечного электронного оборудования железнодорожной инфраструктуры, запитанного по однофазной изолированной (с системой заземления IT) линии питания переменного или постоянного тока, от остаточных импульсных перенапряжений;

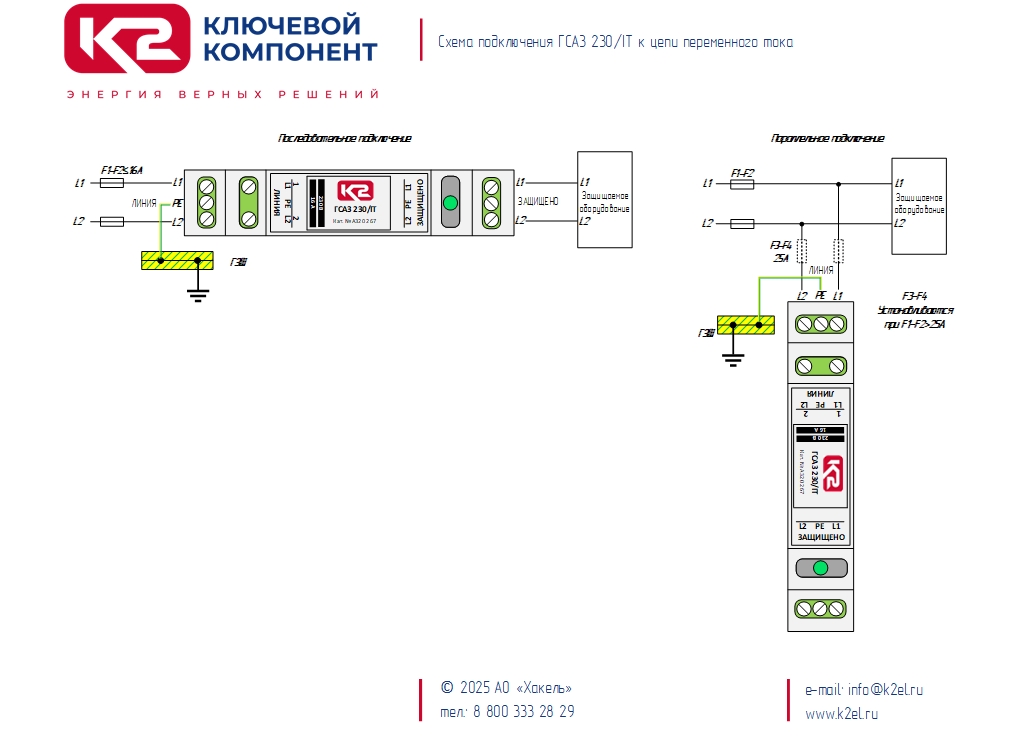

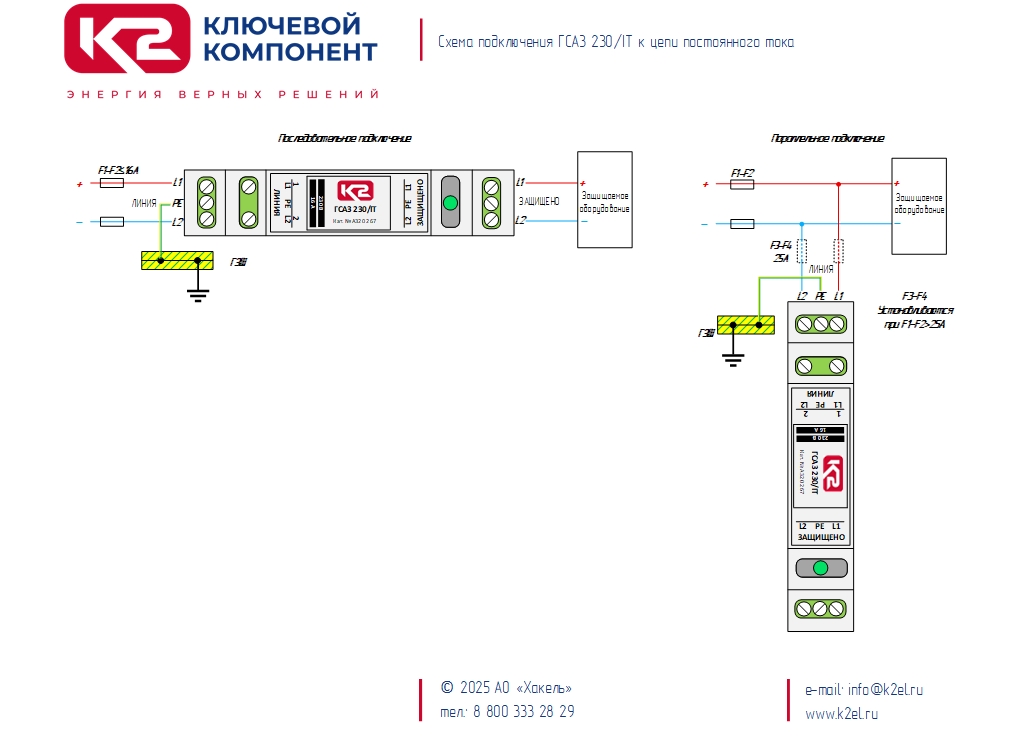

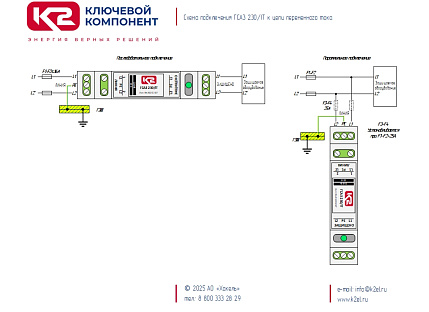

- Может применяться только как третья ступень защиты непосредственно возле защищаемого оборудования – не далее 5 метров по длине проводников - при условии установки первой и второй ступеней защиты, установленных на границах 0_А(В) - 1 и 1-2 зон молниезащиты. При этом первая и вторая ступени защиты могут быть совмещены в одном устройстве или щитке защиты от импульсных перенапряжений (ЩЗИП).
