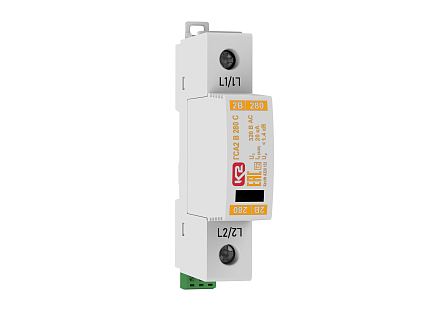

ГСА2 В 280 С - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер А320 133Копировать
Добавить в сравнение
с НДС 22% без НДС6 174.00 ₽Под заказшт. на сумму 0.00 ₽
от 49 шт.5 865.00 ₽5%от 81 шт.5 557.00 ₽10%от 49 шт.4 808.00 ₽5%от 81 шт.4 555.00 ₽10%шт. на сумму 0.00 ₽
ОписаниеОднополюсное УЗИП класса испытаний II ограничивающего типа на основе оксидно-цинкового варистора. UО = 280/360 В АС/DC, In(8/20) = 20 кA.Подробнее о продукте (PDF)ОписаниеХарактеристикиДокументацияОписаниеУстройство ГСА2 В 280 С, ТУ 3428-015-79740390-2016 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний II, согласно ГОСТ IEC 61643-11, а по ограничению уровня напряжения защиты UP соответствует требованиям «Концепции комплексной защиты технических средств и объектов железнодорожной инфраструктуры от воздействия атмосферных и коммутационных перенапряжений и влияния тягового тока». Устанавливается в пределах 1 - 2 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).По степени воздействия климатических факторов ГСА2 В 280 С относится к классу условий размещения К2 по ГОСТ 34012-2016, по стойкости к воздействиям механических нагрузок - к классу условий размещения МС2 по ГОСТ 34012-2016.
ГСА2 В 280 С, ТУ 3428-015-79740390-2016 – однополюсное УЗИП класса испытаний II ограничивающего типа на основе оксидно-цинковых варисторов UО = 280/360 В АС/DC In(8/20) = 20 кA.
• Предназначено для защиты от коммутационных перенапряжений цепей постоянного и переменного тока железнодорожной инфраструктуры, не подверженным влияниям молниевых и тяговых токов, а также в качестве второй ступени защиты:
- Для защиты от поперечных (провод/провод) перенапряжений линейных цепей ЖАТ без признака полярности и цепей, где внесение токов утечки в цепь провод/провод не вызывает нарушения функциональной безопасности;
- Для защиты от поперечных (провод/провод) перенапряжений чувствительного оборудования в качестве второй ступени защиты по цепям электропитания.
- Для защиты от продольных (провод/земля) перенапряжений цепей вторичного электропитания без контроля изоляции и где внесение токов утечки в цепь провод/земля не вызывает нарушения функциональной безопасности.
• Выпускается на номинальное рабочее напряжение UО = 280/360 B AC/DC.
• Способно отводить импульсы тока In(8/20) = 20 кA.
• Обеспечивает уровень напряжения защиты при In Up < 1400 В.

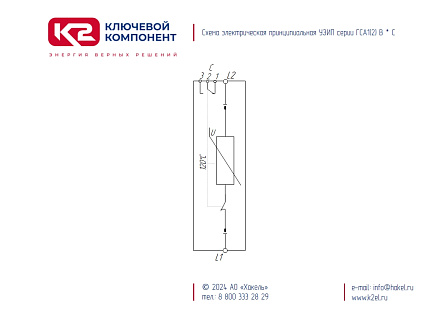

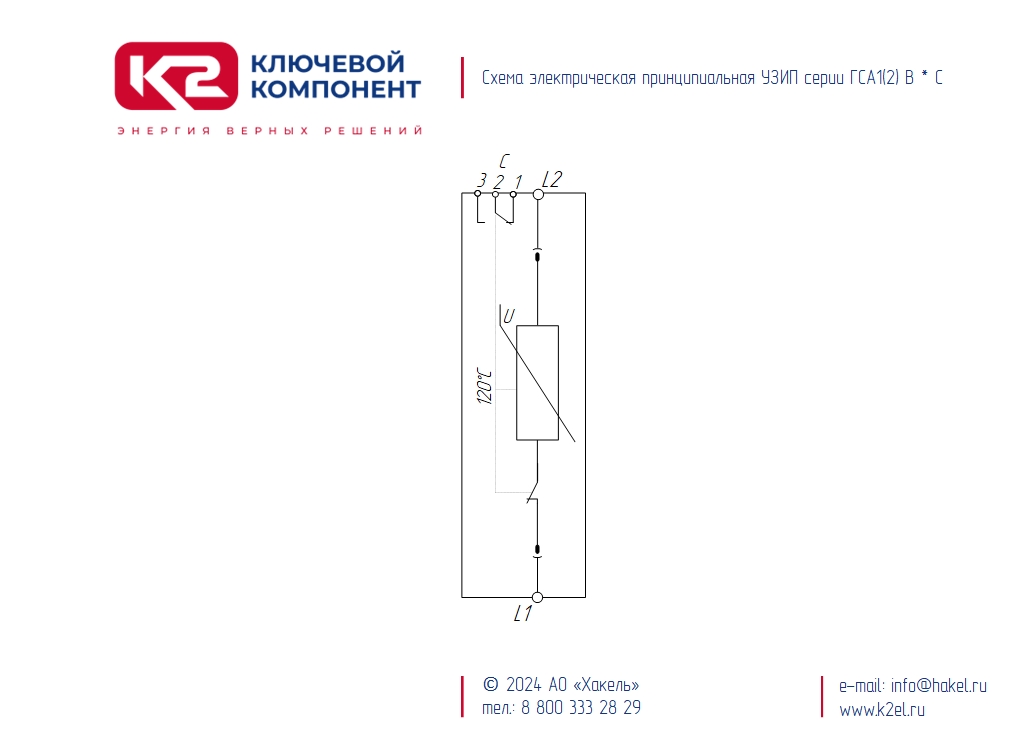

• Варисторная секция снабжена терморасцепителем, обеспечивающим отключение аварийного тока через УЗИП и его пожарную безопасность. В нормальном состоянии индикатор терморасцепителя имеет зелёный цвет, в аварийном - красный.
• Для удалённого контроля ГСА2 В 280 С снабжено “сухим” контактом дистанционной сигнализации рабочего состояния.
Структура наименования ГСА2 В 280 С, ТУ 3428-015-79740390-2016:
ГСА – серия УЗИП АО "Хакель" для объектов железнодорожной инфраструктуры;
2 – класс испытаний II согласно ГОСТ IEC 61643-11;
В – серия устройств ограничивающего типа на основе оксидно-цинковых варисторов;
280 – номинальное напряжение защищаемой цепи UО AC;
C – наличие дистанционной сигнализации рабочего состояния.
ТУ 3428-015-79740390-2016 - номер ТУ.Пример: ГСА2 В 280 С – однополюсное УЗИП производства АО «Хакель» для защиты оборудования железнодорожной инфраструктуры, УЗИП класса испытаний II в соответствии с ГОСТ IEC 61643-11, ограничивающего типа на основе оксидно-цинковых варисторов, UО = 280 В AC, снабжено контактом дистанционной сигнализации рабочего состояния. Выпускаются по ТУ 3428-015-79740390-2016.
Теория и особенности применения:
• Предназначено для защиты от коммутационных перенапряжений цепей железнодорожной инфраструктуры, не подверженным влияниям молниевых и тяговых токов;
• Применяется в качестве второй ступени защиты чувствительного оборудования железнодорожной инфраструктуры по фидерам электропитания и цепям вторичного питания.
• Для защиты изолированных цепей ЖАТ от продольных (провод/земля) перенапряжений ГСА2 В 280 С применяется только последовательно с УЗИП коммутационного типа на базе разрядника ГСА1 Р 230 С.ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11IIКоличество полюсов1Применяются в сетях с системами заземленияTN-S, ITВид защитыL/N , L/PE, L1/L2, +/-, +/PE, -/PEНоминальное рабочее напряжение, Uo280 В ACНоминальное рабочее напряжение, Uo360 В DCМаксимальное длительное рабочее напряжение, Uс320 B ACМаксимальное длительное рабочее напряжение, Uс420 B DCНоминальный разрядный ток, In(8/20)20 кАУровень напряжения защиты при In, Up< 1.45 кВВременное перенапряжение, Ut335 В/5 сНоминал защитного предохранителя160 A gGНоминальный ток короткого замыкания, Isccr60 кАrmsВремя срабатывания, tA< 25 нсКорпусТип корпусасо сменными модулямиКоличество модулей DIN1МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет базысерыйЦвет модуля с варисторомсерыйВесогабаритные характеристикиГабаритные размеры, мм17.6Высота, мм110Глубина, мм79.4Вес, кг0.106Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - зеленый индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на устройствоКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 В- сечение проводника0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный- длина зачистки проводников7 мм- номинальный момент затяжки0.2 H•мЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69У2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейРабочая температура-60°C...+80°CКлиматические факторы по ГОСТ 34012-2016К2Механические нагрузки по ГОСТ 34012-2016МС2Гарантийный срок5 летСредняя наработка до отказа, Тср6 250 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерА320 133НаименованиеГСА2 В 280 С - устройство защитноеТУТУ 3428-015-79740390-2016ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП серии ГСА, ТУ 3428-015-7970390-2016 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
