ГСА1 ВР 350 С - устройство защитное

Устройство ГСА1 ВР 350 С, ТУ 3428-015-79740390-2016 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению уровня напряжения защиты U_P соответствует требованиям «Концепции комплексной защиты технических средств и объектов железнодорожной инфраструктуры от воздействия атмосферных и коммутационных перенапряжений и влияния тягового тока». Устанавливается в пределах 0_А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).


По степени воздействия климатических факторов ГСА1 ВР 350 С относится к классу условий размещения К2 по ГОСТ 34012-2016, по стойкости к воздействиям механических нагрузок - к классу условий размещения МС2 по ГОСТ 34012-2016.

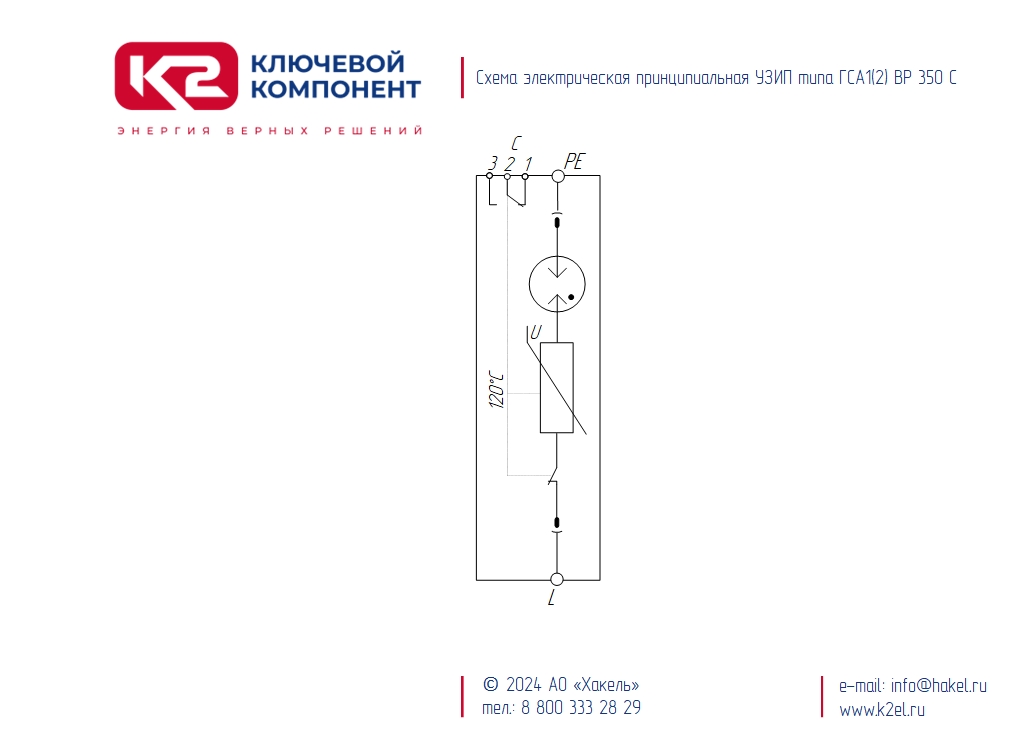

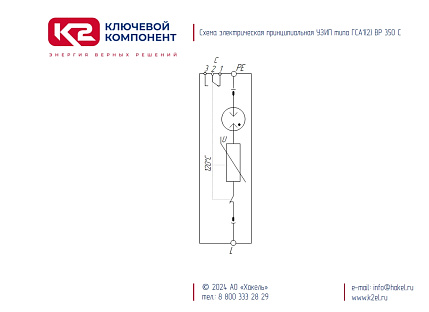

ГСА1 ВР 350 С, ТУ 3428-015-79740390-2016 – однополюсное УЗИП класса испытаний I комбинированного типа на основе оксидно-цинкового варистора и газонаполненного разрядника.

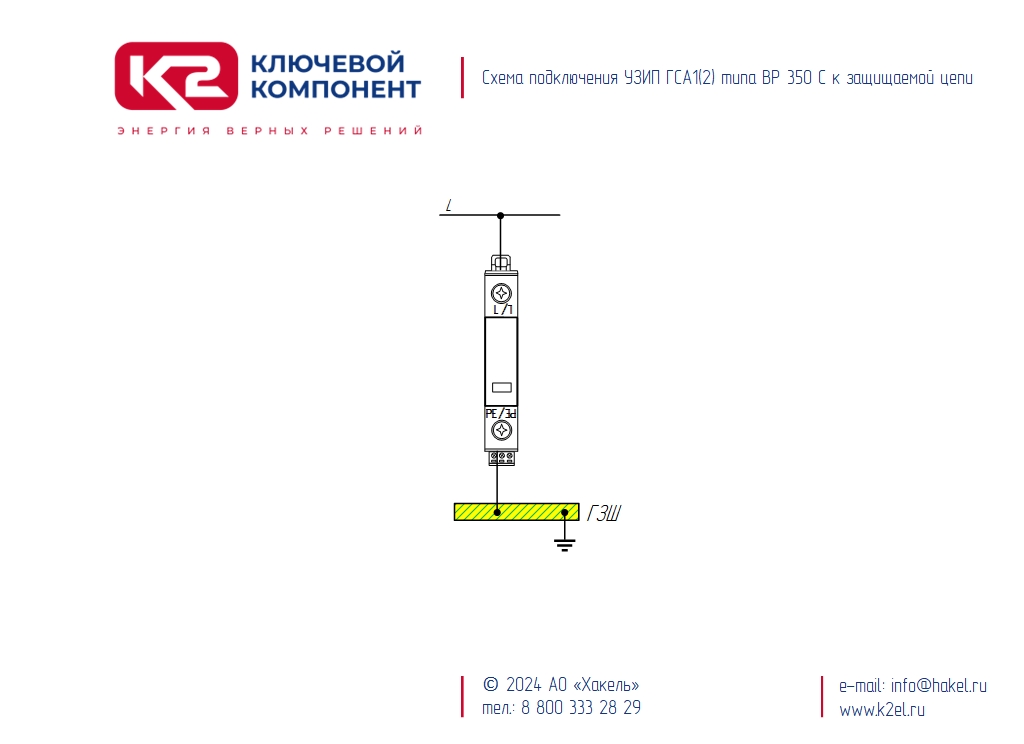

• Предназначено для защиты от продольных (провод/земля) перенапряжений изолированных цепей ЖАТ постоянного и переменного тока с требованиями по функциональной безопасности и подверженным влияниям молниевых и тяговых токов:
• Выпускается на номинальное рабочее напряжение U_C = 350/250 B AC/DC.
• Способно отводить импульсы тока I_{imp (10/350)} = 2,5 кА.
• Обеспечивает уровень напряжения защиты (L/PE) при I_n U_P < 1300 В.

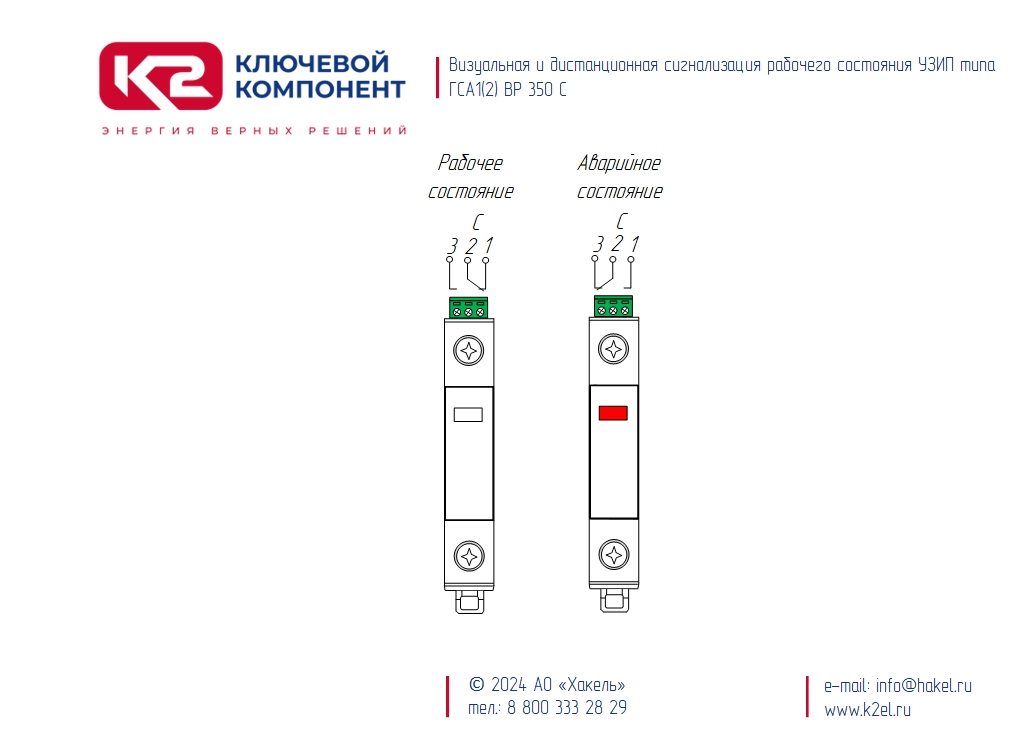

• Варистор снабжён терморасцепителем, обеспечивающим отключение аварийного тока через УЗИП и его пожарную безопасность. В нормальном состоянии индикатор терморасцепителя имеет зелёный цвет, в аварийном - красный.
• Для удалённого контроля ГСА1 ВР 350 С снабжён “сухим” контактом дистанционной сигнализации рабочего состояния.



Структура наименования ГСА1 ВР 350 С, ТУ 3428-015-79740390-2016:
ГСА – серия УЗИП АО "Хакель" для объектов железнодорожной инфраструктуры;
1 – классы испытаний I согласно ГОСТ IEC 61643-11;
ВР - серия устройств комбинированного типа на основе оксидно-цинкового варистора и газонаполненного разрядника;
350 – максимальное длительное рабочее напряжение защищаемой цепи U_C AC;
C - наличие дистанционной сигнализации рабочего состояния.
ТУ 3428-015-79740390-2016 - номер ТУ.


Пример: ГСА1 ВР 350 С – однополюсное УЗИП производства АО «Хакель» для защиты оборудования железнодорожной инфраструктуры, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11 комбинированного типа на основе оксидно-цинкового варистора и газонаполненного разрядника, U_C = 350 В AC, снабжено контактом дистанционной сигнализации рабочего состояния. Выпускаются по ТУ 3428-015-79740390-2016.



Теория и особенности применения:
• Выпускается в качестве модернизации аналогичного устройства предыдущего поколения;
• Предназначено для защиты от продольных (провод/земля) перенапряжений изолированных цепей ЖАТ с требованиями по функциональной безопасности.
