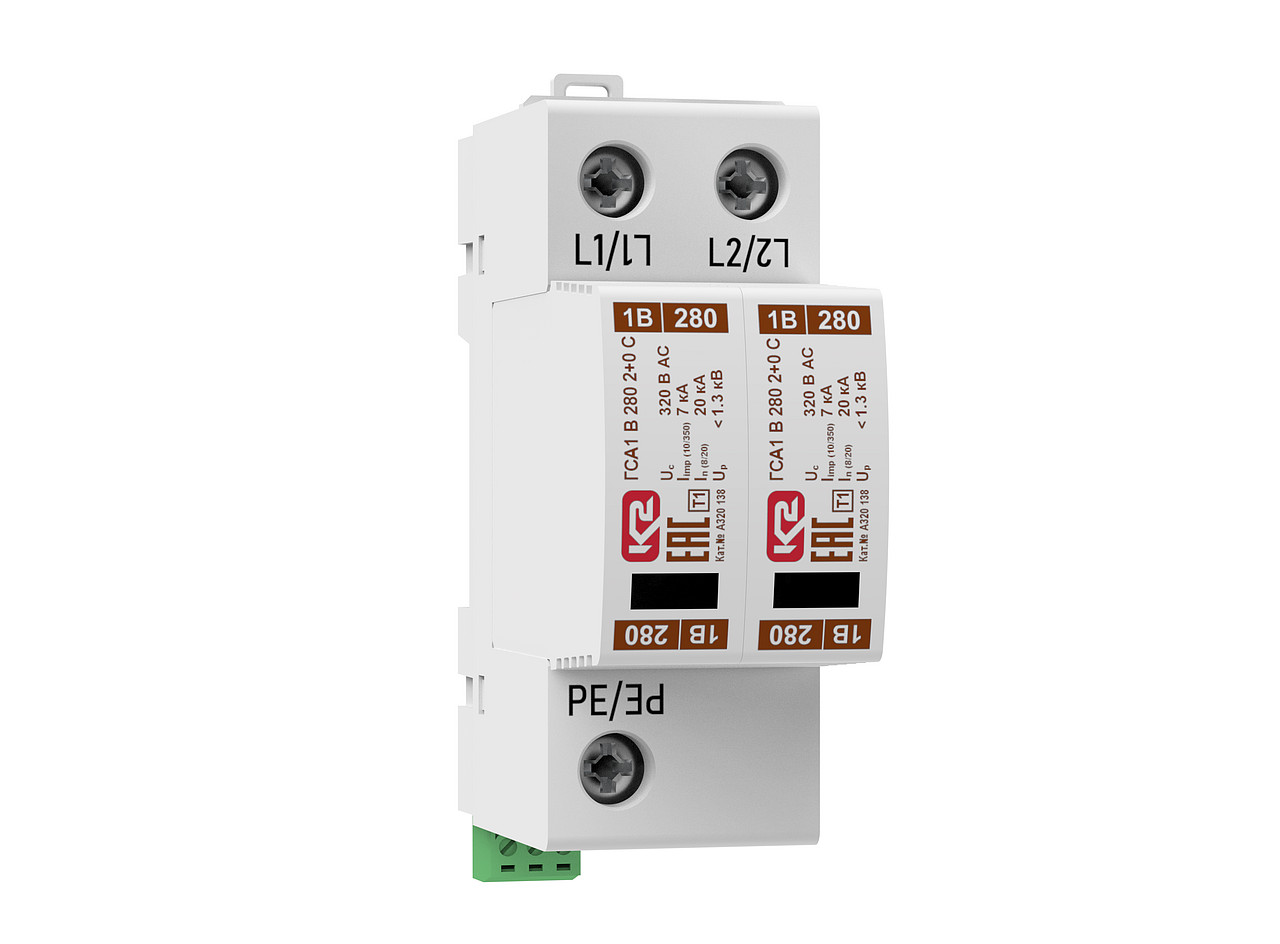

ГСА1 В 280 2+0 С - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер А320 138

0.00 ₽

с НДС 22% без НДС

Под заказ

Описание

Двухполюсное УЗИП класса испытаний I ограничивающего типа на основе оксидно-цинкового варистора. U_О = 280/360 В АС/DC, I_imp(10/350) = 7 кA.

Описание

Характеристики

Документация

Описание

Устройство ГСА1 В 280 2+0 С, ТУ 3428-015-79740390-2016 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению уровня напряжения защиты U_P соответствует требованиям «Концепции комплексной защиты технических средств и объектов железнодорожной инфраструктуры от воздействия атмосферных и коммутационных перенапряжений и влияния тягового тока». Устанавливается в пределах 0_А(В)- 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

По степени воздействия климатических факторов ГСА1 В 280 2+0 С относится к классу условий размещения К2 по ГОСТ 34012-2016, по стойкости к воздействиям механических нагрузок - к классу условий размещения МС2 по ГОСТ 34012-2016.

ГСА1 В 280 2+0 С, ТУ 3428-015-79740390-2016 – двухполюсное УЗИП класса испытаний I ограничивающего типа на основе оксидно-цинковых варисторов U_О = 280/360 В АС/DC, I_imp(10/350) = 7 кА.

• Предназначено для защиты цепей ЖАТ постоянного и переменного тока с высокими требованиями по функциональной безопасности и подверженным влияниям молниевых и тяговых токов:

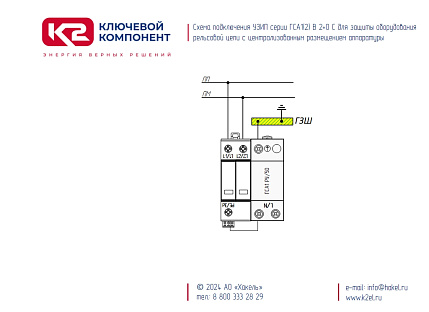

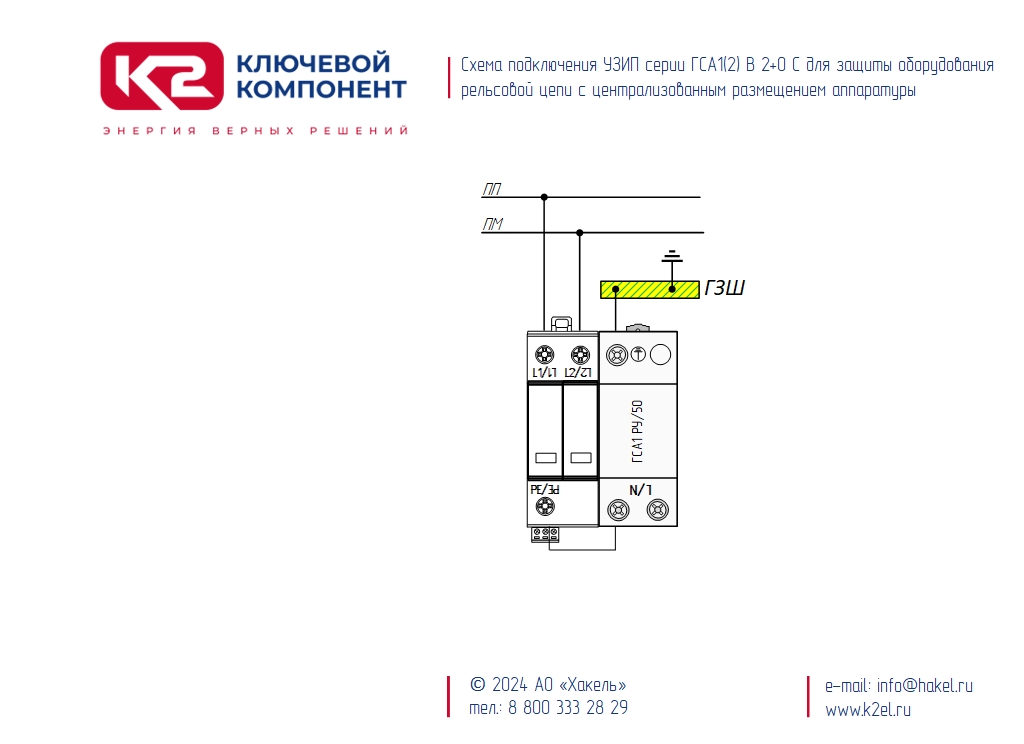

- Для защиты от поперечных (провод/провод) перенапряжений оборудования рельсовых цепей с централизованным размещением аппаратуры;

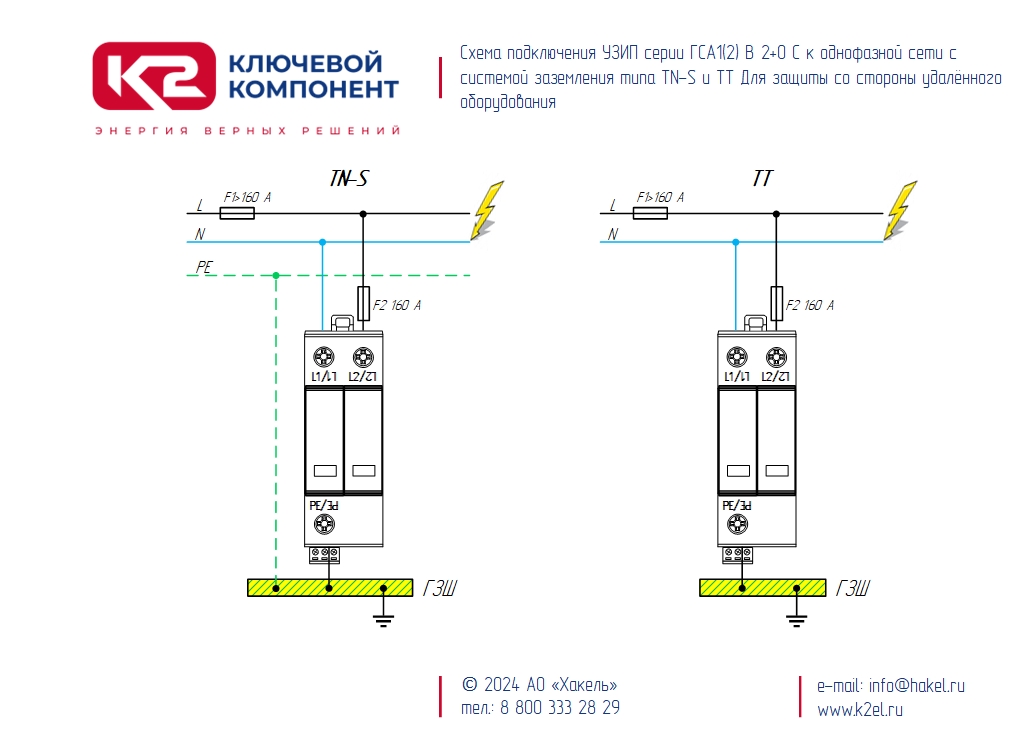

- Для защиты от продольных (провод/земля) перенапряжений однофазных фидеров электропитания с системами заземления TN-S и TT при защите со стороны удалённого оборудования.

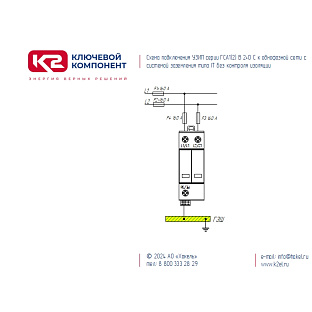

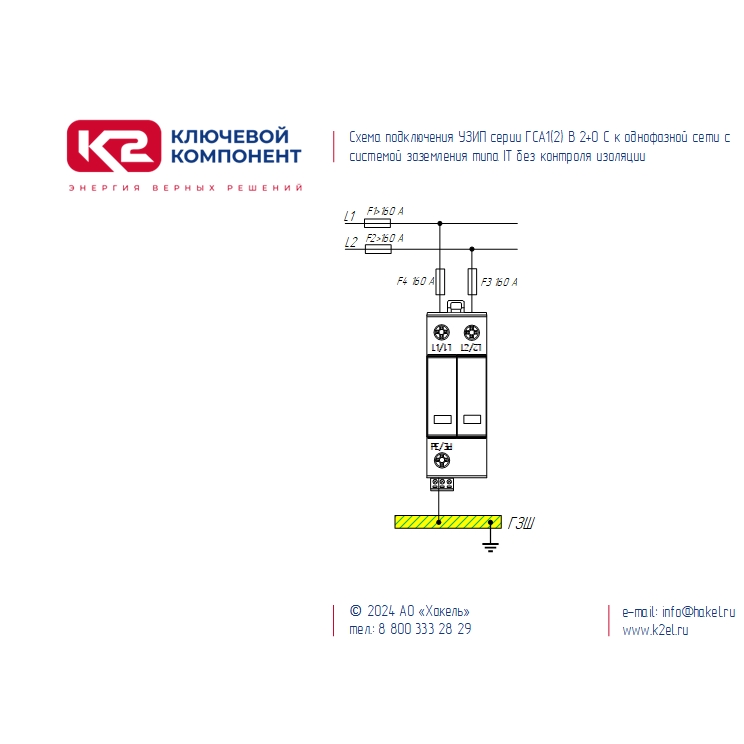

- Для защиты от продольных (провод/земля) перенапряжений однофазных фидеров электропитания с системами заземления IT при отсутствии контроля изоляции.
• Выпускается на номинальное рабочее напряжение U_О = 280/360 B AC/DC.
• Способно отводить импульсы тока на каждый провод I_{imp (10/350)} = 7 кА.
• Обеспечивает уровень напряжения защиты (L/PE) при I_imp U_P < 1300 В.

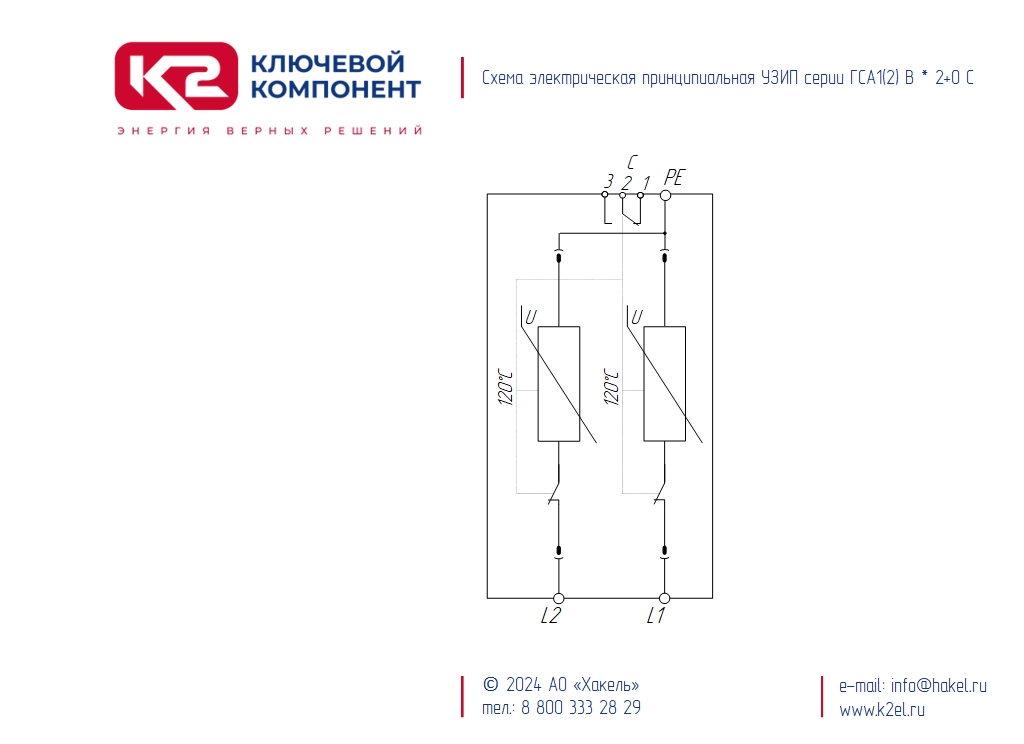

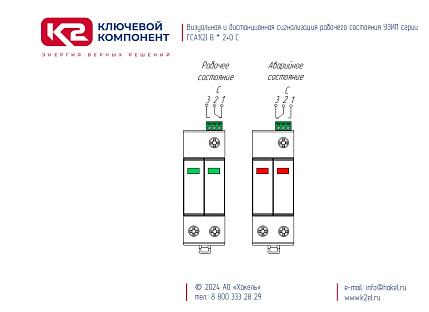

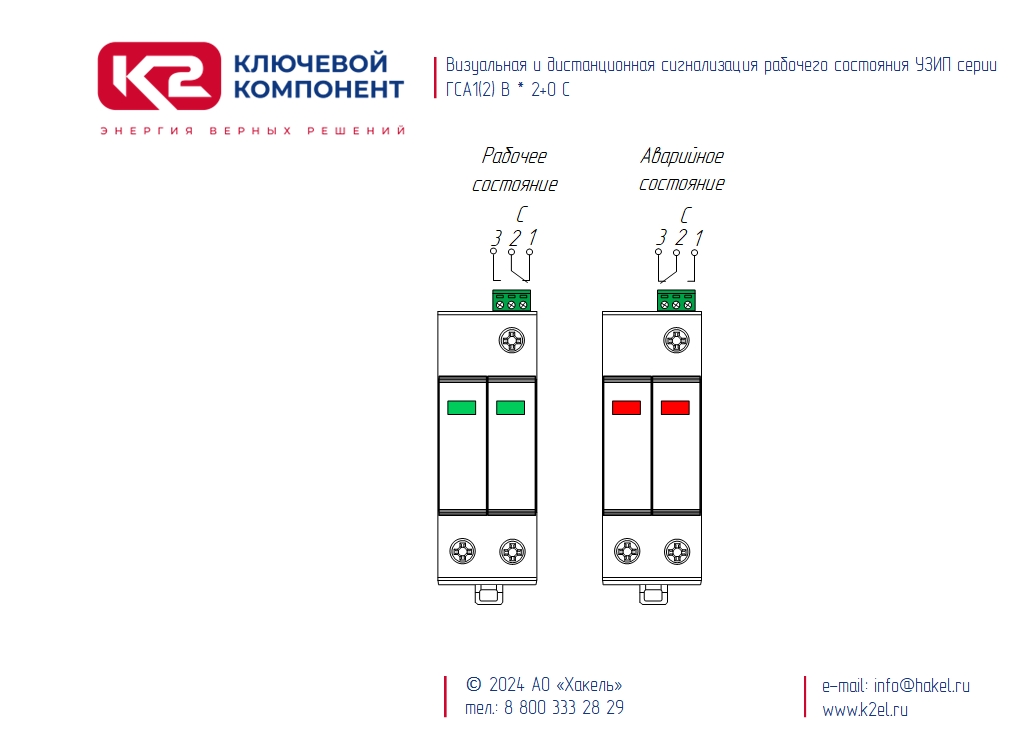

• Варисторные секции снабжены терморасцепителями, обеспечивающими отключение аварийного тока через УЗИП и его пожарную безопасность. В нормальном состоянии индикатор терморасцепителя имеет зелёный цвет, в аварийном - красный.
• Для удалённого контроля ГСА1 В 280 2+0 С снабжено “сухим” контактом дистанционной сигнализации рабочего состояния.

Структура наименования ГСА1 В 280 2+0 С, ТУ 3428-015-79740390-2016:
ГСА – серия УЗИП АО "Хакель" для объектов железнодорожной инфраструктуры;
1 – классы испытаний I согласно ГОСТ IEC 61643-11;
В - серия устройств ограничивающего типа на основе оксидно-цинковых варисторов;
280 – номинальное напряжение защищаемой цепи U_О AC;
2+0 – количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.
ТУ 3428-015-79740390-2016 - номер ТУ.

Пример: ГСА1 В 280 2+0 С – двухполюсное УЗИП производства АО «Хакель» для защиты оборудования железнодорожной инфраструктуры, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, ограничивающего типа на основе оксидно-цинковых варисторов, U_О = 280 В AC, снабжено контактом дистанционной сигнализации рабочего состояния. Выпускаются по ТУ 3428-015-79740390-2016.

Теория и особенности применения:
• Выпускается в качестве модернизации аналогичного устройства предыдущего поколения с повышением пропускной способности импульсного тока _{Iimp (10/350)} = 7 кА;
• Предназначено для защиты оборудования рельсовых цепей с централизованным размещением аппаратуры. Применяется совместно с УЗИП на базе многозазорного угольного разрядника ГСА1 РУ/50
• Предназначено для защиты однофазных фидеров электропитания и двухпроводных линейных цепей без требований по функциональной безопасности и без контроля изоляции. Для цепей ЖАТ с требованиями по функциональной безопасности и/или с контролем изоляции применяется последовательно с УЗИП на базе многозазорного угольного разрядника ГСА1 РУ/50.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

Количество полюсов

Применяются в сетях с системами заземления

TN-S, IT, TT

Вид защиты

L/N , L/PE, N/PE, +/PE, -/PE

Номинальное рабочее напряжение, Uo

280 В AC

Номинальное рабочее напряжение, Uo

360 В DC

Максимальное длительное рабочее напряжение, Uс

320 B AC

Максимальное длительное рабочее напряжение, Uс

420 B DC

Суммарный импульсный ток, Itotal (10/350)

14 кА

Импульсный ток, Iimp (10/350)

7 кА

Коммутируемый заряд, Q

3.5 A×с

Удельная энергия, W/R

12 кДж/Ом

Номинальный разрядный ток, In(8/20)

20 кА

Уровень напряжения защиты при Iimp, Up

< 1.3 кB

Временное перенапряжение, Ut

335 В/5 с

Номинал защитного предохранителя

160 A gG

Номинальный ток короткого замыкания, Isccr

60 кАrms

Время срабатывания, tA

< 25 нс

Корпус

Тип корпуса

со сменными модулями

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет базы

серый

Цвет модуля с варистором

серый

Весогабаритные характеристики

Ширина, мм

35.1

Высота, мм

110

Глубина, мм

79.4

Вес, кг

0.198

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - зеленый индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВэфф

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

- сечение проводника

0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный

- длина зачистки проводников

7 мм

- номинальный момент затяжки

0.2 H•м

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Климатические факторы по ГОСТ 34012-2016

К2

Механические нагрузки по ГОСТ 34012-2016

МС2

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

4 800 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

А320 138

Наименование

ГСА1 В 280 2+0 С - устройство защитное

ТУ

ТУ 3428-015-79740390-2016

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП серии ГСА, ТУ 3428-015-7970390-2016 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Модели для проектировщиков

STEP 3D-модель УЗИП в корпусе КС2 2С
