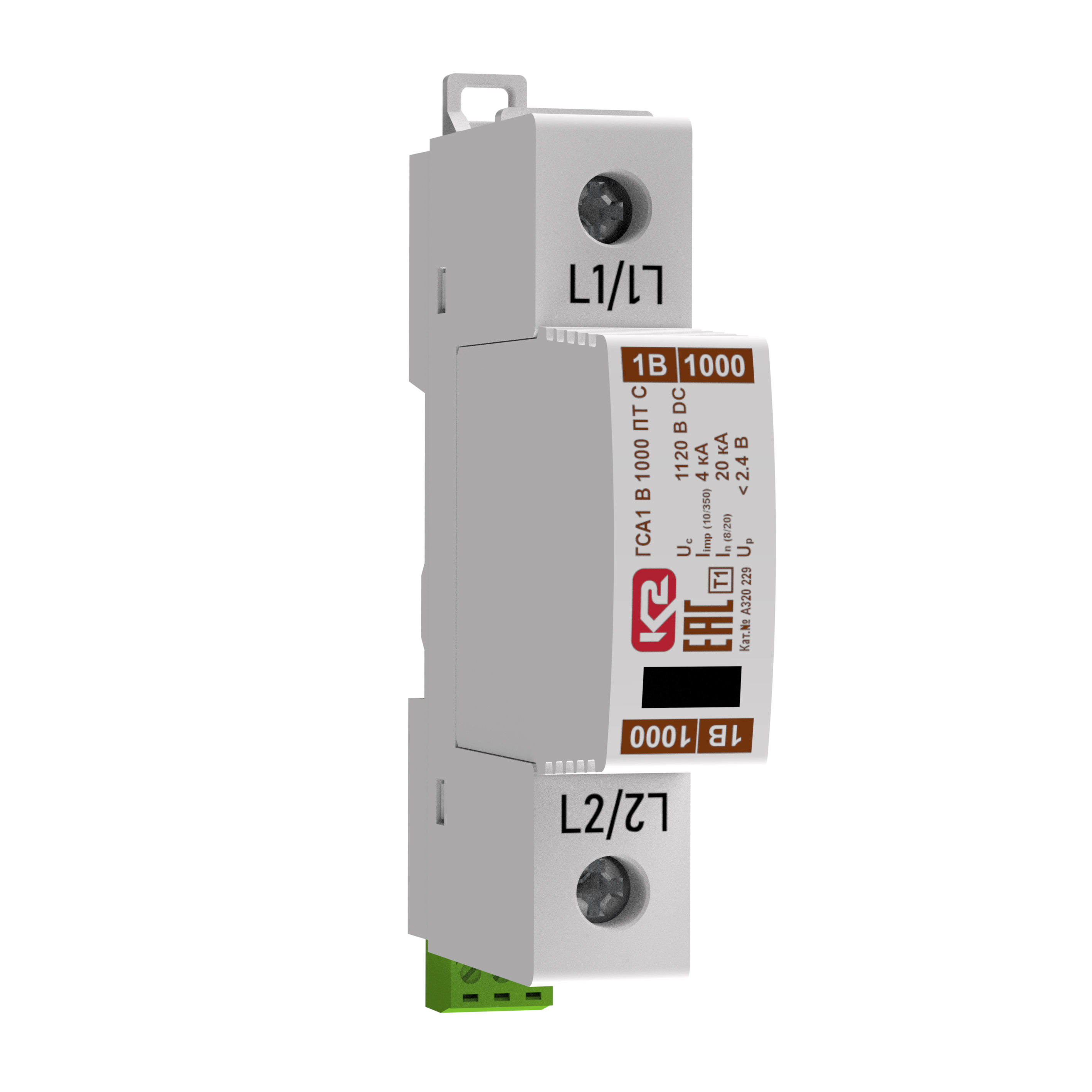

ГСА1 В 1000 ПТ С - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Открыть 3D-модель
Добавить в избранное
Каталожный номер А320 229Копировать
Добавить в сравнение
с НДС 22% без НДС9 965.00 ₽Под заказшт. на сумму 0.00 ₽
от 31 шт.9 467.00 ₽5%от 51 шт.8 969.00 ₽10%от 31 шт.7 760.00 ₽5%от 51 шт.7 351.00 ₽10%шт. на сумму 0.00 ₽
ОписаниеПодробнее о продукте (PDF)Однополюсное УЗИП класса испытаний I ограничивающего типа на основе оксидно-цинкового варистора. Uо = 1000 В DC, Iimp(10/350) = 4 кA.
ОписаниеХарактеристикиДокументацияОписаниеУстройство ГСА1 В 1000 ПТ С, ТУ 3428-015-79740390-2016 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11. Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
По степени воздействия климатических факторов ГСА1 В 1000 ПТ С относится к классу условий размещения К2 по ГОСТ 34012-2016, по стойкости к воздействиям механических нагрузок - к классу условий размещения МС2 по ГОСТ 34012-2016.ГСА1 В 1000 ПТ С, ТУ 3428-015-79740390-2016 – однополюсное УЗИП класса испытаний I ограничивающего типа на основе оксидно-цинковых варисторов.

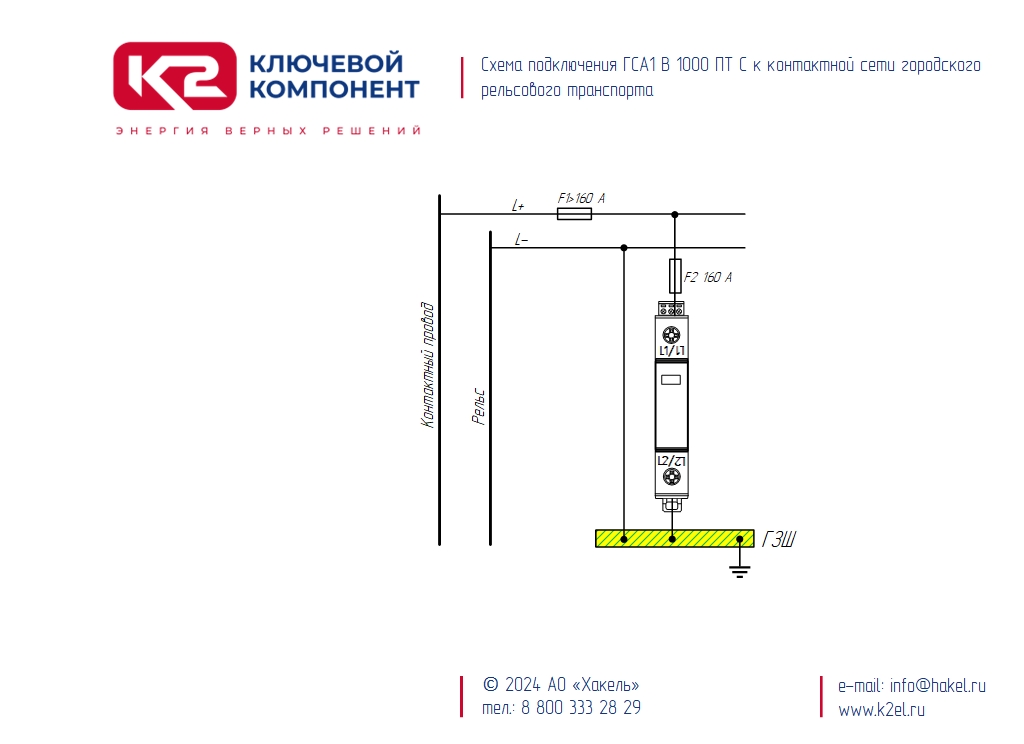

• Предназначено для защиты оборудования, запитанного от контактной сети городского транспорта.
• Выпускается на номинальное рабочее напряжение Uо = 1000 B DC.
• Способно отводить импульсы тока Iimp (10/350) = 4 кА.
• Обеспечивает уровень напряжения защиты при Iimp Up < 2200 В.
• Варисторная секция снабжена терморасцепителем, обеспечивающим отключение аварийного тока через УЗИП и его пожарную безопасность. В нормальном состоянии индикатор терморасцепителя имеет зелёный цвет, в аварийном - красный.
• Для удалённого контроля ГСА1 В 1000 ПТ С снабжён “сухим” контактом дистанционной сигнализации рабочего состояния.Структура наименования ГСА1 В 1000 ПТ С, ТУ 3428-015-79740390-2016:
ГСА - серия УЗИП АО "Хакель" для объектов железнодорожной инфраструктуры;
1 - классы испытаний I согласно ГОСТ IEC 61643-11;
В - серия устройств ограничивающего типа на основе оксидно-цинковых варисторов;
1000 - номинальное напряжение защищаемой цепи UО DC;
ПТ - для цепей постоянного тока;
C - наличие дистанционной сигнализации рабочего состояния.
ТУ 3428-015-79740390-2016 - номер ТУ.Пример: ГСА1 В 1000 ПТ С - УЗИП производства АО «Хакель» для защиты оборудования железнодорожной инфраструктуры, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, ограничивающего типа на основе оксидно-цинковых варисторов, Uо = 1000 В DC, для цепей постоянного тока, однополюсное, снабжено контактом дистанционной сигнализации рабочего состояния. Выпускаются по ТУ 3428-015-79740390-2016.
Теория и особенности применения:
• Выпускается в качестве модернизации аналогичного устройства предыдущего поколения;

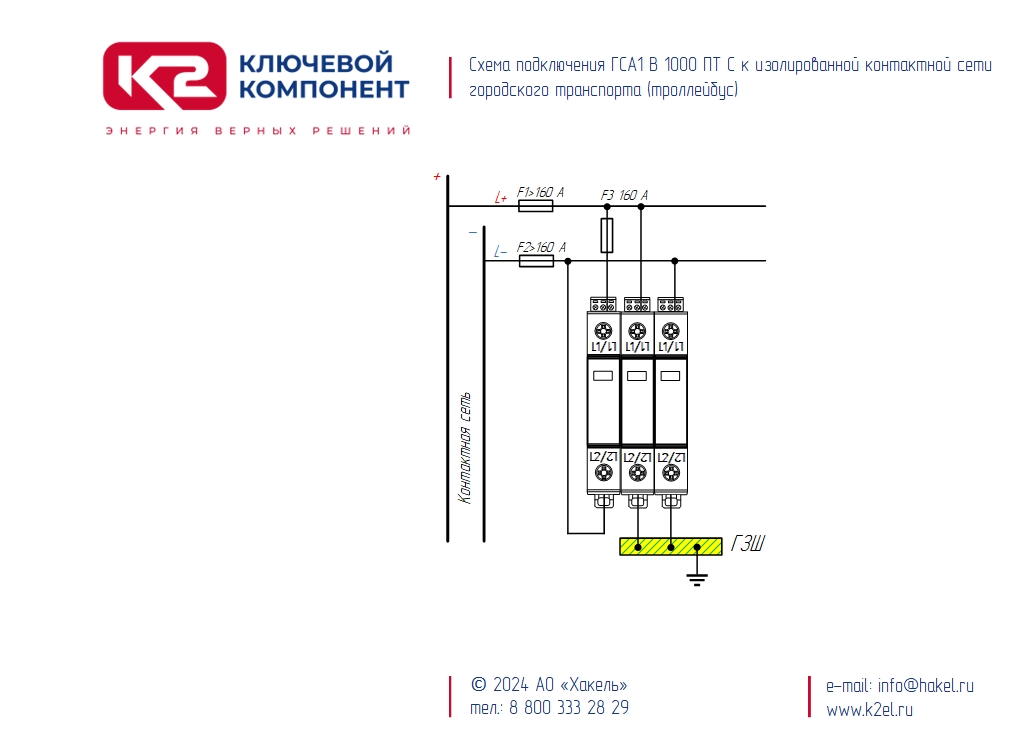

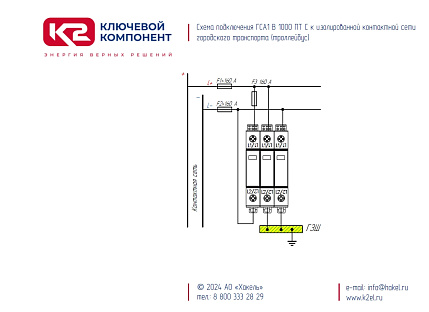

• Предназначено для защиты оборудования автоматики городского электротранспорта и иного оборудования, запитанного от контактной сети городского транспорта.ХарактеристикиХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11IКоличество полюсов1Применяются в сетях с системами заземленияTN-C, ITВид защитыL/PEN, L/PE, L1/L2, +/-, +/PE, -/PEНоминальное рабочее напряжение, Uo1000 В DCМаксимальное длительное рабочее напряжение, Uс1120 B DCИмпульсный ток, Iimp (10/350)4 кАКоммутируемый заряд, Q2 A×сУдельная энергия, W/R4 кДж/ОмНоминальный разрядный ток, In(8/20)20 кАУровень напряжения защиты при Iimp, Up< 2.2 кBУровень напряжения защиты при In, Up< 2.4 кВВременное перенапряжение, Ut1250 В/ 5 сНоминал защитного предохранителя160 A gGНоминальный ток короткого замыкания, Isccr60 кАrmsВремя срабатывания, tA< 25 нсКорпусТип корпусасо сменными модулямиКоличество модулей DIN1МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет базысерыйЦвет модуля с варисторомсерыйВесогабаритные характеристикиШирина, мм17.6Высота, мм110Глубина, мм79.4Вес, кг0.108Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммСигнализация исправного состояния, цепи управления и передачи данныхВизуальная сигнализацияисправно - зеленый индикатор, авария - красный индикаторДистанционная сигнализацияодна группа "сухих" контактов на устройствоКонтакты дистанционной сигнализации- электрическая прочность3.75 кВэфф- максимально коммутируемый ток AC0.5 A- максимально коммутируемое напряжение AC250 В- максимально коммутируемый ток DC0.1 A- максимально коммутируемое напряжение DC250 В- сечение проводника0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный- длина зачистки проводников7 мм- номинальный момент затяжки0.2 H•мЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-60°C...+80°CКлиматические факторы по ГОСТ 34012-2016К2Механические нагрузки по ГОСТ 34012-2016МС2Гарантийный срок5 летСредняя наработка до отказа, Тср3 900 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерА320 229НаименованиеГСА1 В 1000 ПТ С - устройство защитноеТУТУ 3428-015-79740390-2016ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП серии ГСА, ТУ 3428-015-7970390-2016 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
