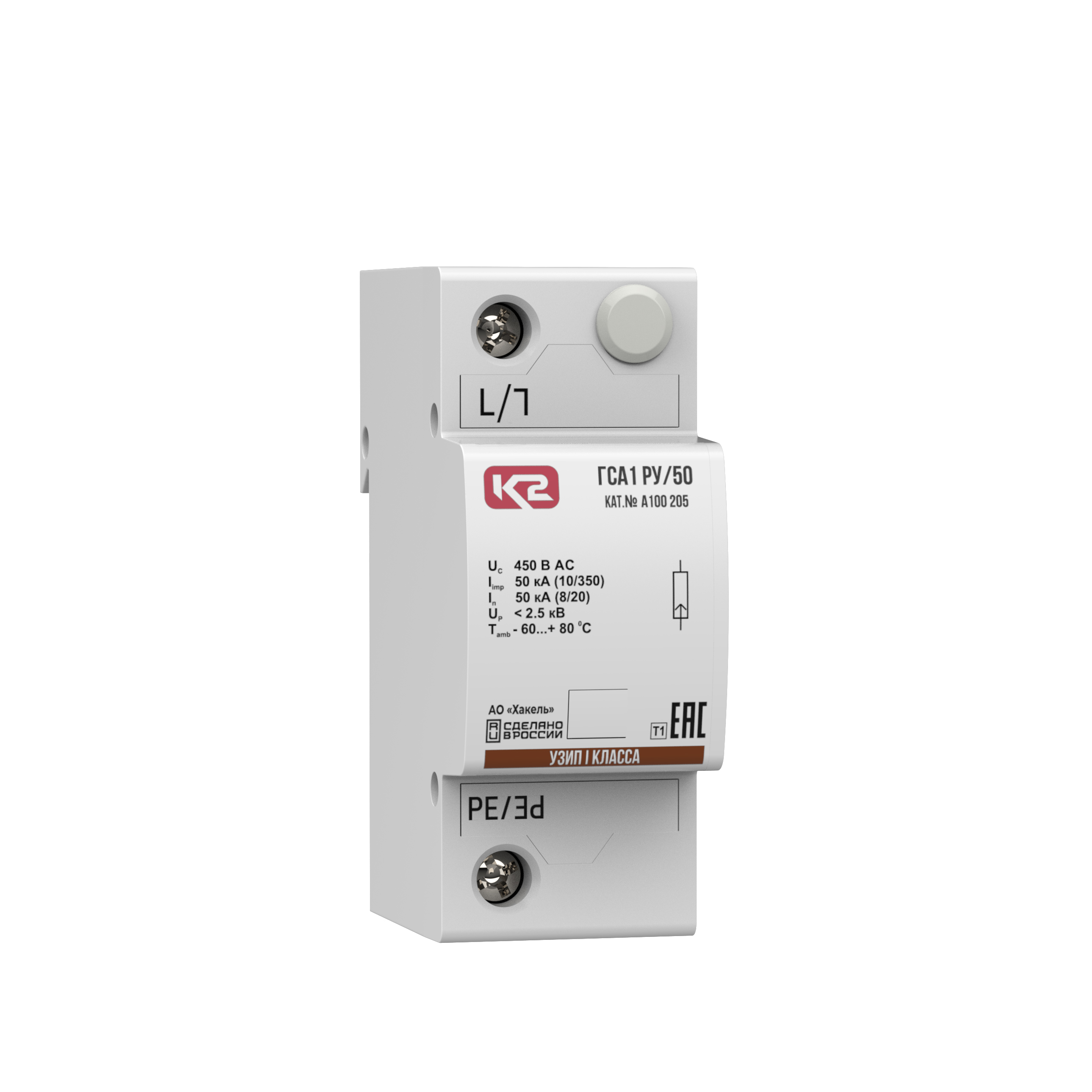

ГСА1 РУ/50 - устройство защитное
- Распродажа остатков (81)
- УЗИП (984)
- Устройства промышленной автоматики (260)
- Электронные компоненты (1132)
- Молниезащита и заземление (991)
-
Низковольтные комплектные устройства
(107)
Щитки защиты от импульсных перенапряжений ЩЗИП (32) Щитки заземления (20) Щитки для подключения переносного инструмента (2) Щитки автоматики и управления двигателем (1) Шкафы энергетические с изолирующим трансформатором (20) Щитки электроснабжения ТСОТБ (30) Щиты для зарядных станций автомобилей (2)Товар добавлен в избранноеВ избранноеТовар удален из избранного
Добавить в избранное
Каталожный номер А100 205Копировать
Добавить в сравнение
с НДС 22% без НДС17 087.00 ₽
В наличии: 902 шт.
шт. на сумму 0.00 ₽
от 18 шт.16 233.00 ₽5%от 30 шт.15 378.00 ₽10%от 18 шт.13 306.00 ₽5%от 30 шт.12 605.00 ₽10%шт. на сумму 0.00 ₽
ОписаниеПодробнее о продукте (PDF)Однополюсное УЗИП класса испытаний I коммутирующего типа на основе многозазорного угольного разрядника. UО = 230 В АС, Iimp(10/350) = 50 кA.
ОписаниеХарактеристикиДокументацияОписаниеУстройство ГСА1 РУ/50, ТУ 3428-015-79740390-2016 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению уровня напряжения защиты Up соответствует требованиям «Концепции комплексной защиты технических средств и объектов железнодорожной инфраструктуры от воздействия атмосферных и коммутационных перенапряжений и влияния тягового тока». Устанавливается в пределах 0А(В) - 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).
По степени воздействия климатических факторов ГСА1 РУ/50 относится к классу условий размещения К2 по ГОСТ 34012-2016, по стойкости к воздействиям механических нагрузок - к классу условий размещения МС2 по ГОСТ 34012-2016п

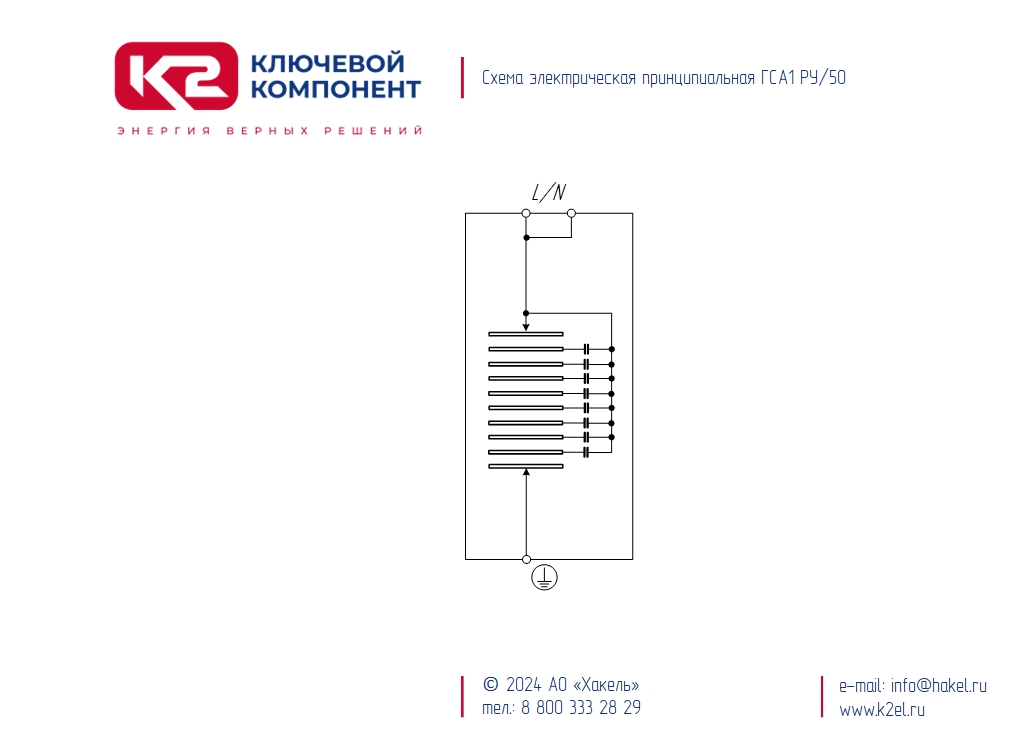

ГСА1 РУ/50, ТУ 3428-015-79740390-2016 – однополюсное УЗИП класса испытаний I на основе многозазорного угольного разрядника.
• Предназначено для защиты от продольных перенапряжений (провод/земля) цепей ЖАТ с высокими требованиями по функциональной безопасности и подверженным воздействиям молниевых и тяговых токов:
- фидеров электропитания с ожидаемыми токами короткого замыкания менее 3 кА АС;
- рельсовых цепей;
- прочих цепей с высокими требованиями по функциональной безопасности и подверженных воздействиям молниевых и/или тяговых токов.
• Выпускается на номинальное рабочее напряжение UО = 230 B AC.
• Способно отводить импульсы тока Iimp(10/350) = 50 кА при максимальном длительном напряжении до 450 В АС.
• Обеспечивает уровень напряжения защиты при Iimp Up < 1300 В.

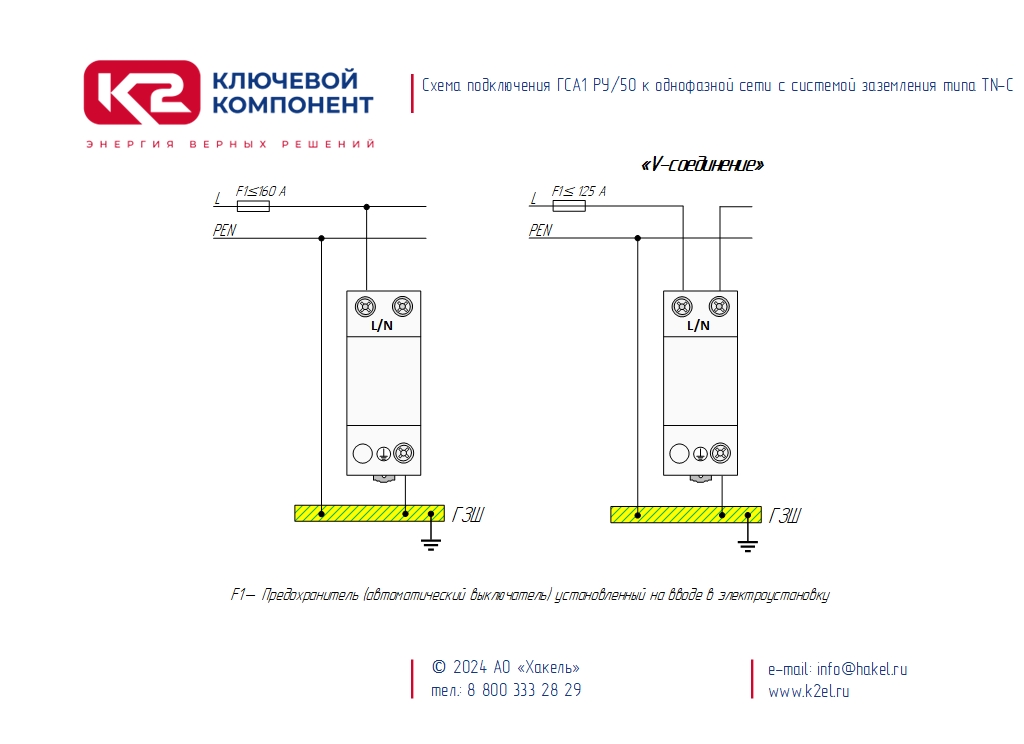

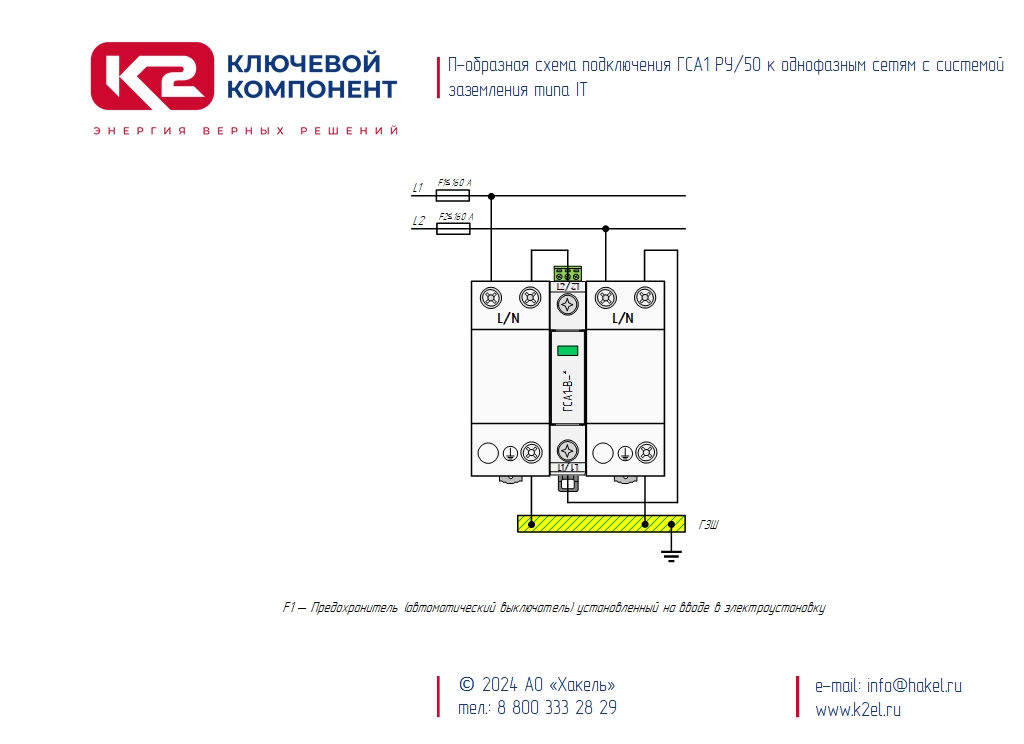

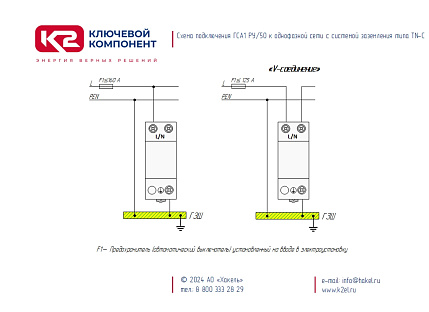

• Применяется в сетях с системой заземления типа TN-C и IT.

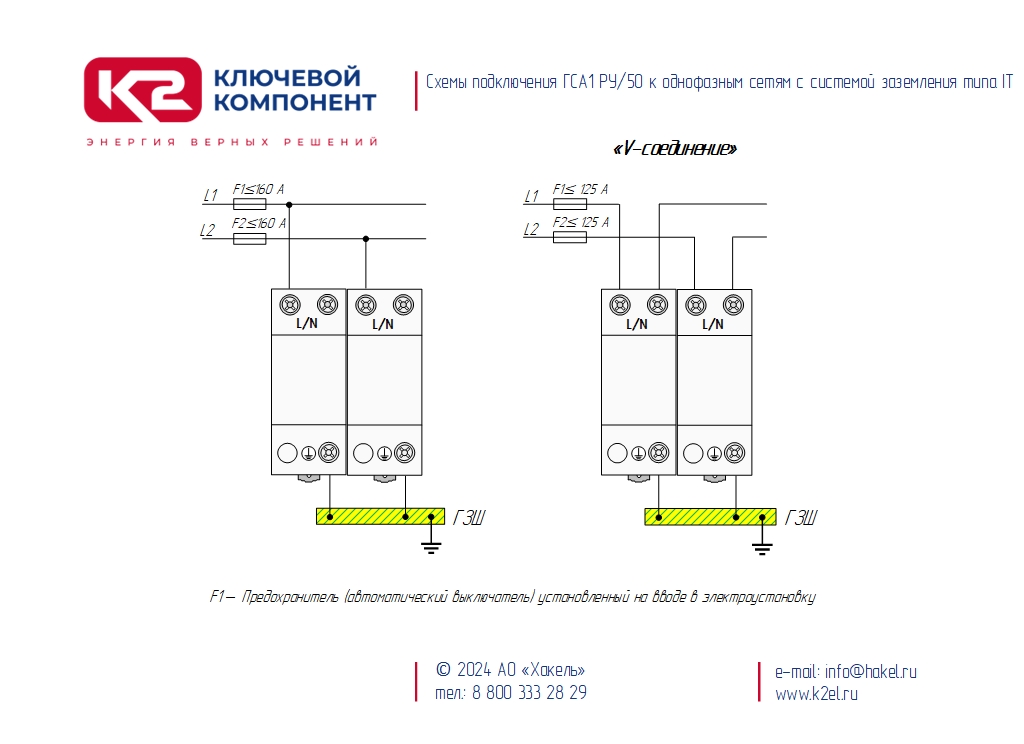

• Двойные клеммы для подключения фазного проводника, позволяют применять схему подключения типа «V»- соединение.
• Схемы подключения аналогичны схемам подключения РКН-600 и РВНШ-250.
Структура наименования ГСА1 РУ/50, ТУ 3428-015-79740390-2016:
ГСА – серия УЗИП АО "Хакель" для объектов транспортной инфраструктуры;
1 – классы испытаний I согласно ГОСТ IEC 61643-11;
РУ – серия устройств коммутирующего типа на основе многозазорных угольных разрядников;
50 – импульсный ток Iimp(10/350);
ТУ 3428-015-79740390-2016 - номер ТУ.
Пример: ГСА1 РУ/50 – однополюсное УЗИП производства АО «Хакель» для защиты оборудования железнодорожной инфраструктуры, УЗИП класса испытаний I в соответствии с ГОСТ IEC 61643-11, коммутирующего типа на основе многозазорных угольных разрядников, UО = 230 В AC, Iimp(10/350) = 50 кА. Выпускается по ТУ 3428-015-79740390-2016.
Теория и особенности применения:
• выпускается взамен устаревших разрядников типа РКН-600 и РВНШ-250;
• выпускается взамен устройств предыдущего поколения: HS50-50 RW (№10 290);
• предназначено для защиты оборудования рельсовых цепей и фидеров электропитания со стороны воздушных продольных линий электроснабжения.
ХарактеристикиОбщие электрические характеристикиНоминальное напряжение, Uo230 BХарактеристики вида защиты электрооборудования сетей до 1500 ВКласс испытаний УЗИП по ГОСТ IEC 61643-11IКоличество полюсов1Применяются в сетях с системами заземленияTN-C, TN-S, IT, TT----------Вид защитыL/N , L/PEN, L/PE, N/PEНоминальное рабочее напряжение, Uo230 В ACМаксимальное длительное рабочее напряжение, Uс450 B ACИмпульсный ток, Iimp (10/350)50 кАКоммутируемый заряд, Q25 A×сУдельная энергия, W/R625 кДж/ОмНоминальный разрядный ток, In(8/20)50 кАУровень напряжения защиты при Iimp, Up< 2.5 кBВременное перенапряжение, Ut690 В/ 5 сНоминал защитного предохранителя500 A gGНоминальный ток короткого замыкания, Isccr25 кАrmsВремя срабатывания, tA< 100 нсКорпусТип корпусамоноблочныйКоличество модулей DIN2МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA66, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм36Высота, мм93Глубина, мм64Вес, кг0.222Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм4.0 H•мCечение присоединяемых проводников:- жесткий одножильный2.5÷35 мм²- гибкий многожильный2.5÷25 мм²Длина зачистки проводников15 ммЭксплуатационные характеристикиКлиматическое исполнение по ГОСТ 15150-69УХЛ2.1**Категория размещения по ГОСТ 15150-693 - закрытые помещения с естественной вентиляциейСтепень защиты по ГОСТ 14254-2015IP20Сопротивление изоляции> 100 МОмРабочая температура-60°C...+80°CКлиматические факторы по ГОСТ 34012-2016К2Механические нагрузки по ГОСТ 34012-2016МС2Гарантийный срок5 летСредняя наработка до отказа, Тср780 000 часовСредний срок службы до списания, Тсл.ср.сп≥ 25 летСредний срок сохраняемости, Т с.ср2 годаИнформация для заказаКаталожный номерА100 205НаименованиеГСА1 РУ/50 - устройство защитноеТУТУ 3428-015-79740390-2016ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификаты
