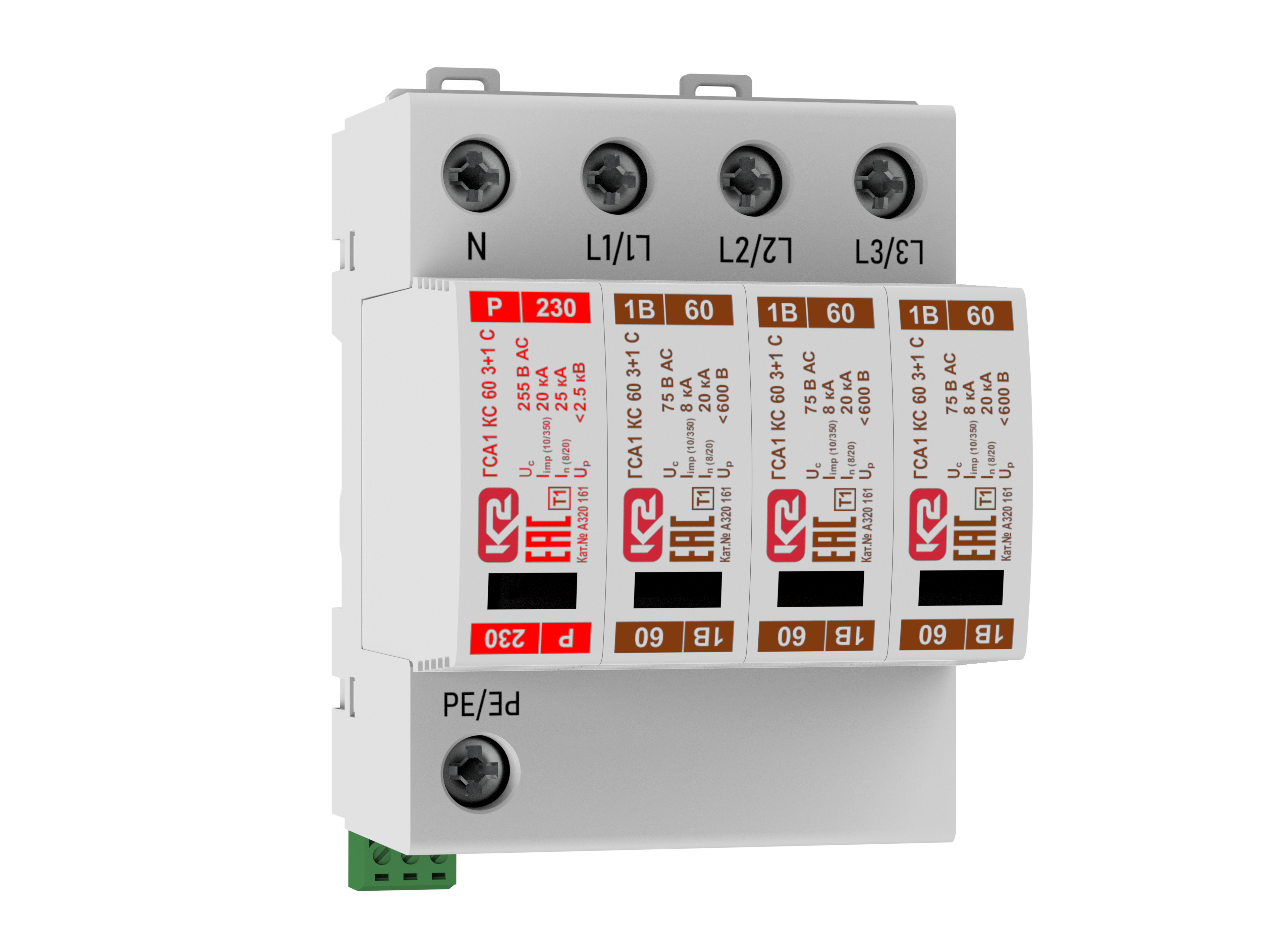

ГСА1 КС 60 3+1 С - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер А320 161

0.00 ₽

с НДС 22% без НДС

Под заказ

Описание

Четырёхполюсное УЗИП класса испытаний I комбинированного типа на основе оксидно-цинковых варисторов и газонаполненного разрядника. U_О = 60/75 В АС/DC, I_imp(10/350) = 7 кA.

Описание

Характеристики

Документация

Описание

Устройство ГСА1 КС 60 3+1 C, ТУ 3428-015-79740390-2016 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению уровня напряжения защиты U_p соответствует требованиям «Концепции комплексной защиты технических средств и объектов железнодорожной инфраструктуры от воздействия атмосферных и коммутационных перенапряжений и влияния тягового тока». Устанавливается в пределах 0_А(В)- 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

По степени воздействия климатических факторов ГСА1 КС 60 3+1 C относится к классу условий размещения К2 по ГОСТ 34012-2016, по стойкости к воздействиям механических нагрузок - к классу условий размещения МС2 по ГОСТ 34012-2016.

ГСА1 КС 60 3+1 C, ТУ 3428-015-79740390-2016 – четырёхполюсное УЗИП класса испытаний I комбинированного типа на основе оксидно-цинковых варисторов и газонаполненного разрядника U_О = 60/75 В АС/DC, I_imp(10/350) = 7 кA.
• Предназначено для защиты трёхпроводных изолированных цепей автоматики и телемеханики постоянного и переменного тока, подверженным влияниям молниевых и тяговых токов.
• Выпускается на номинальное рабочее напряжение U_О = 60/75 B AC/DC.
• Способно отводить импульсы тока на каждый провод I_imp(10/350) = 7 кА (L/N), и I_imp(10/350) = 25 кА (N/PE).
• Обеспечивает уровень напряжения защиты (L/N) при I_imp U_p < 600 В.
• Варисторные секции и разрядник снабжены терморасцепителями, обеспечивающими отключение аварийного тока через УЗИП и его пожарную безопасность. В нормальном состоянии индикатор терморасцепителя имеет зелёный цвет, в аварийном - красный.
• Для удалённого контроля ГСА1 КС 60 3+1 C снабжено “сухим” контактом дистанционной сигнализации рабочего состояния.

Структура наименования ГСА1 КС 60 3+1 C, ТУ 3428-015-79740390-2016:
ГСА – серия УЗИП АО "Хакель" для объектов железнодорожной инфраструктуры;
1 – классы испытаний I согласно ГОСТ IEC 61643-11;
КС - серия устройств комбинированного типа на основе оксидно-цинковых варисторов и газонаполненного разрядника для силовых цепей;
60 – номинальное напряжение защищаемой цепи U_О AC;
3+1 – количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.
ТУ 3428-015-79740390-2016 - номер ТУ.

Пример: ГСА1 К 60 3+1 C – УЗИП производства АО «Хакель» для защиты оборудования железнодорожной инфраструктуры, УЗИП класса испытаний I, II в соответствии с ГОСТ IEC 61643-11, комбинированного типа на основе оксидно-цинковых варисторов и газонаполненного разрядника для силовых цепей, U_О = 60 В AC, четырёхполюсное комбинированное устройство, состоящее из трёх варисторных устройств на трёх полюсах, и одного разрядника на четвёртом полюсе, снабжено контактом дистанционной сигнализации рабочего состояния. Выпускаются по ТУ 3428-015-79740390-2016.

Теория и особенности применения:
• Выпускается в качестве модернизации аналогичного устройства предыдущего поколения с повышением пропускной способности импульсного тока I_{imp (10/350)}₍_L/_N)= 7 кА;
• Предназначено для защиты трёхпроводных изолированных цепей ЖАТ.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

Количество полюсов

Применяются в сетях с системами заземления

TN-S, IT, TT

Вид защиты

L/N

Номинальное рабочее напряжение, Uo

60 В AC

Номинальное рабочее напряжение, Uo

75 В DC

Максимальное длительное рабочее напряжение, Uс

75 B AC

Максимальное длительное рабочее напряжение, Uс

95 B DC

Суммарный импульсный ток, Itotal (10/350)

21 кА

Импульсный ток, Iimp (10/350)

7 кА

Коммутируемый заряд, Q

3.5 A×с

Удельная энергия, W/R

12 кДж/Ом

Номинальный разрядный ток, In(8/20)

20 кА

Уровень напряжения защиты при Iimp, Up

< 600 B

Временное перенапряжение, Ut

87 В/ 5 с

Номинал защитного предохранителя

160 A gG

Номинальный ток короткого замыкания, Isccr

60 кАrms

Время срабатывания, tA

< 25 нс

Вид защиты

L/PE

Уровень напряжения защиты при Iimp, Up

< 900 В

Вид защиты

N/PE

Номинальное рабочее напряжение, Uo

230 В АС

Максимальное длительное рабочее напряжение, Uс

255 В АС

Импульсный ток, Iimp (10/350)

25 кА

Коммутируемый заряд, Q

12.5 A*с

Удельная энергия, W/R

156 кДж/Ом

Номинальный разрядный ток, In(8/20)

30 кА

Уровень напряжения защиты при Iimp, Up

< 1.3 кВ

Отключающая способность сопровождающего тока, Ifi

100 А

Временное перенапряжение, Ut

1200 В / 0.2 с

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

со сменными модулями

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет базы

серый

Цвет модуля с варистором

серый

Цвет модуля с разрядником

серый

Весогабаритные характеристики

Ширина, мм

Высота, мм

110

Глубина, мм

79.4

Вес, кг

0.369

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - зеленый индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВэфф

- сопротивление изоляции

2*10⁷ Ом

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

- сечение проводника

0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный

- длина зачистки проводников

7 мм

- номинальный момент затяжки

0.2 H•м

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Климатические факторы по ГОСТ 34012-2016

К2

Механические нагрузки по ГОСТ 34012-2016

МС2

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

735 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

А320 161

Наименование

ГСА1 КС 60 3+1 С - устройство защитное

ТУ

ТУ 3428-015-79740390-2016

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП серии ГСА, ТУ 3428-015-7970390-2016 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Модели для проектировщиков

STEP 3D-модель УЗИП в корпусе КС2 4С

Вы недавно смотрели

Под заказ

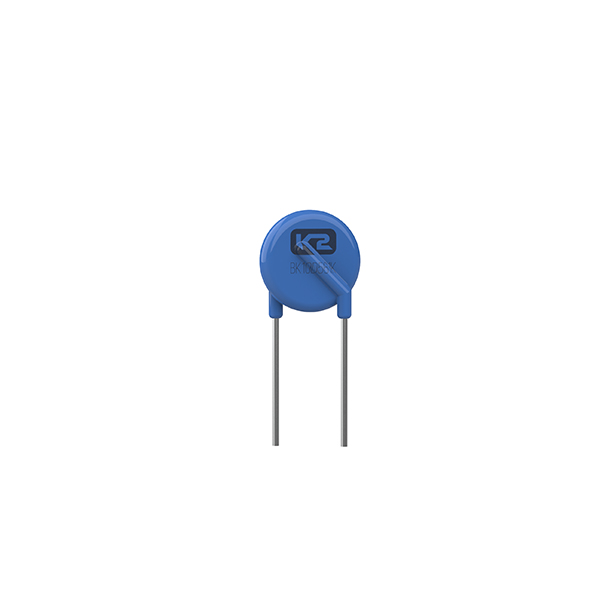

BK10D821K - варистор дисковый, 510 В, 2.5 кА (8/20)

Кат. номер К2ЕВ461С8РС

23.00 ₽

В наличии: 4805 шт.

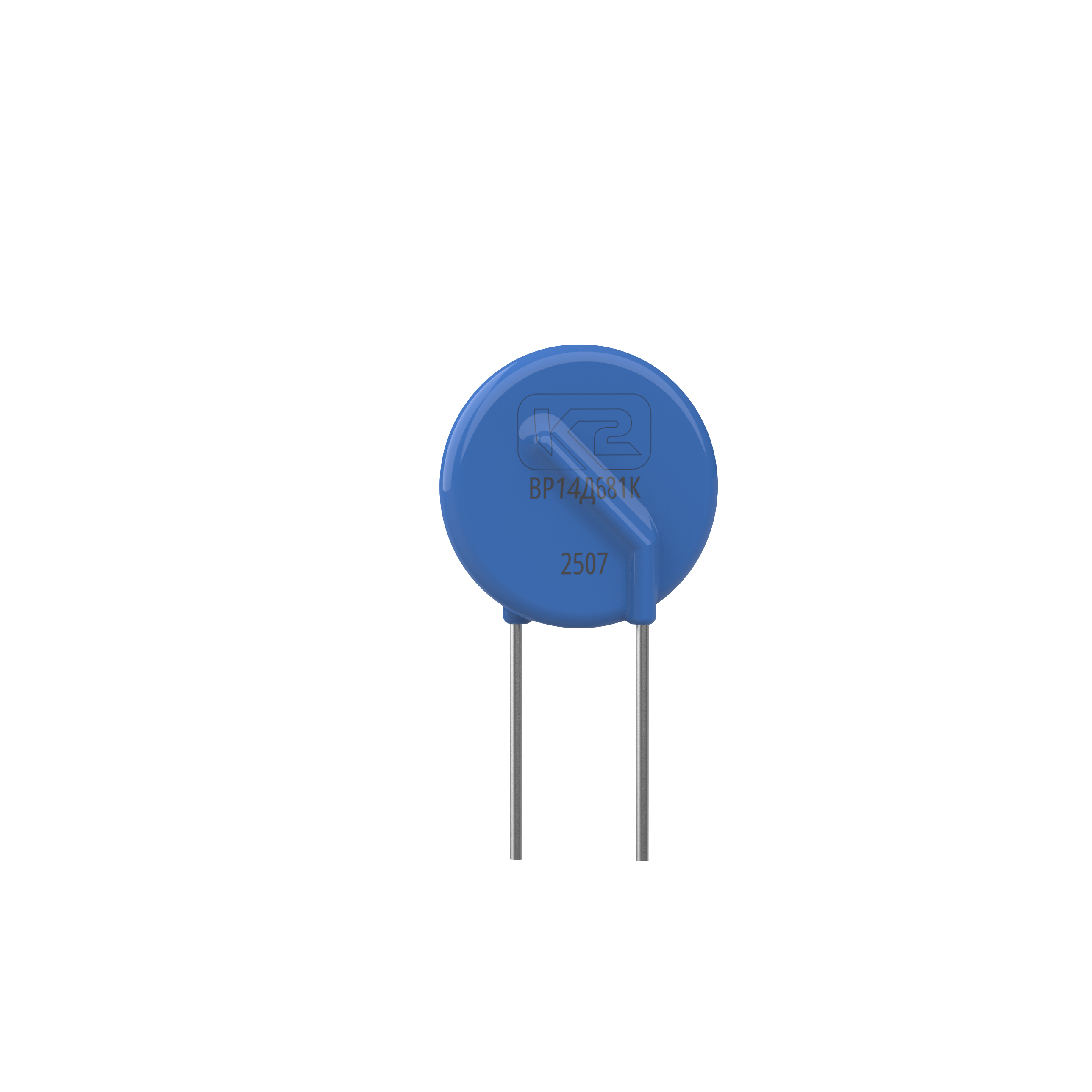

ВР14Д681К - варистор дисковый, 420 В, 4.5 кА (8/20)

Кат. номер К2ЕВ361САР0

69.00 ₽

Под заказ

ВР20Д621К - варистор дисковый, 385 В, 6.5 кА (8/20)

Кат. номер К2ЕВ331СCР0

138.00 ₽

Под заказ

BK10D561K - варистор дисковый, 350 В, 2.5 кА (8/20)

Кат. номер К2ЕВ301С8РС

20.00 ₽

Под заказ

К2М-321-ПФ600 Проходной элемент через фундамент L-600 мм

Кат. номер М321036

Под заказ

ВР20Д102К - варистор дисковый, 625 В, 6.5 кА (8/20)

Кат. номер К2ЕВ531СCР0

178.00 ₽

Под заказ

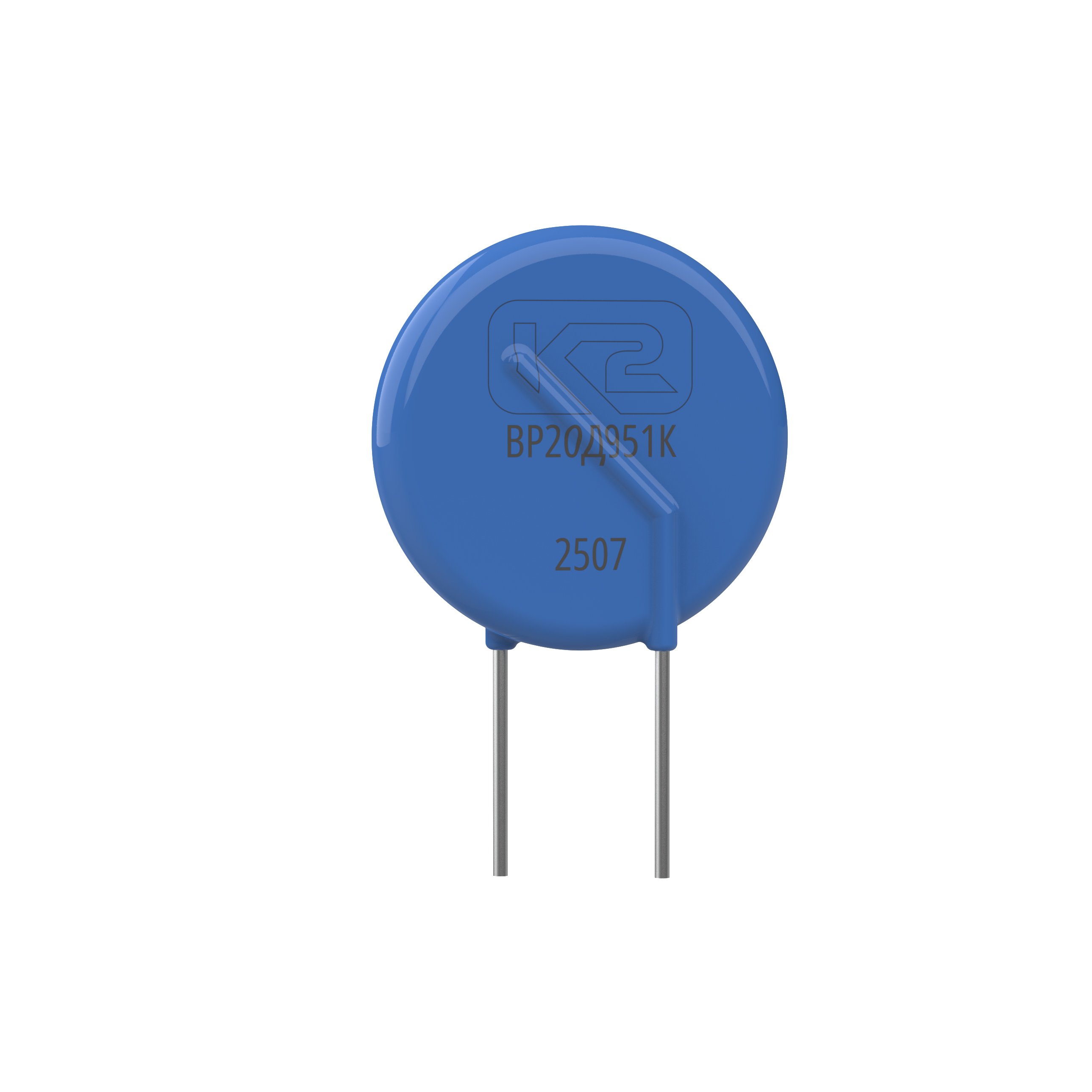

ВР20Д951К - варистор дисковый, 580 В, 6.5 кА (8/20)
