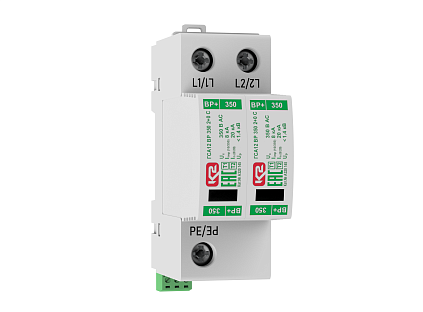

ГСА12 ВР 350 2+0 С - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер А320 145

0.00 ₽

с НДС 22% без НДС

Под заказ

Описание

Двухполюсное УЗИП класса испытаний I, II комбинированного типа на основе оксидно-цинкового варистора и газонаполненного разрядника. U_C = 350/250 В АС/DC, I_imp(10/350) = 8 кA.

Описание

Характеристики

Документация

Описание

Устройство ГСА12 ВР 350 2+0 С, ТУ 3428-015-79740390-2016 по способности выдерживать токовые нагрузки соответствует УЗИП класса испытаний I, согласно ГОСТ IEC 61643-11, а по ограничению уровня напряжения защиты U_P соответствует требованиям «Концепции комплексной защиты технических средств и объектов железнодорожной инфраструктуры от воздействия атмосферных и коммутационных перенапряжений и влияния тягового тока». Устанавливается в пределах 0_А(В)- 1 зон молниезащиты (в соответствии с ГОСТ Р МЭК 62305-1 и СО-153-34.21.122).

По степени воздействия климатических факторов ГСА12 ВР 350 2+0 С относится к классу условий размещения К2 по ГОСТ 34012-2016, по стойкости к воздействиям механических нагрузок - к классу условий размещения МС2 по ГОСТ 34012-2016.

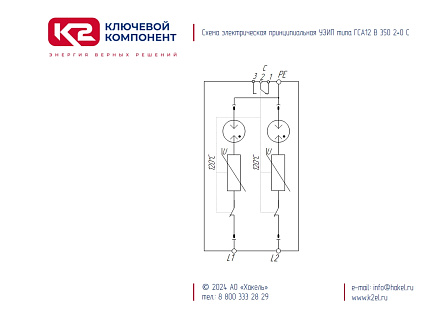

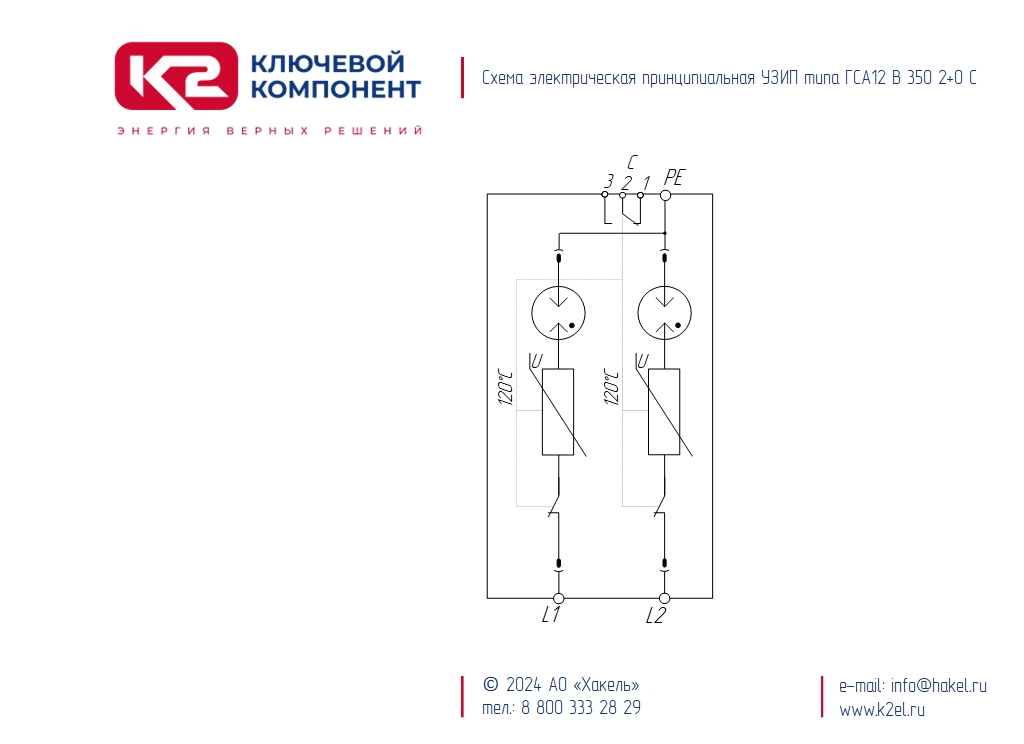

ГСА12 ВР 350 2+0 С, ТУ 3428-015-79740390-2016 – двухполюсное УЗИП класса испытаний I, II комбинированного типа на основе оксидно-цинкового варистора и газонаполненного разрядника.

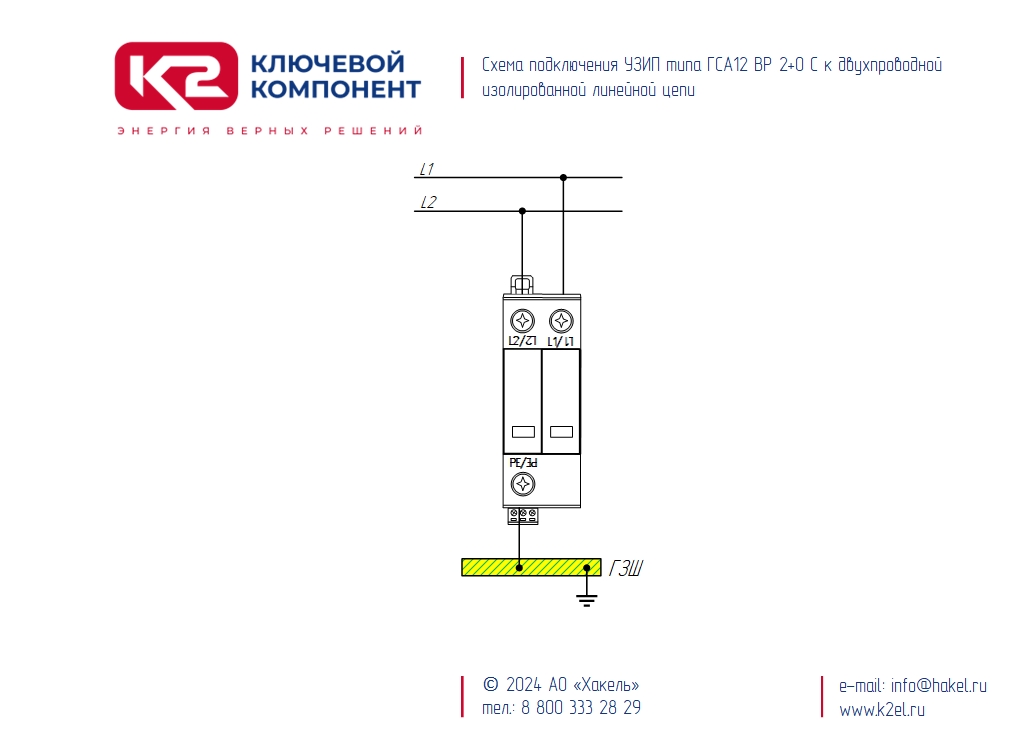

• Предназначено для защиты от продольных (провод/земля) перенапряжений двухпроводных изолированных цепей ЖАТ постоянного и переменного тока с требованиями по функциональной безопасности и подверженным влияниям молниевых и тяговых токов:
• Выпускается на номинальное рабочее напряжение U_C = 350/250 B AC/DC.
• Способно отводить импульсы тока на каждый провод I_{imp (10/350)} = 8 кА.
• Обеспечивает уровень напряжения защиты (L/PE) при I_n U_P < 1400 В.

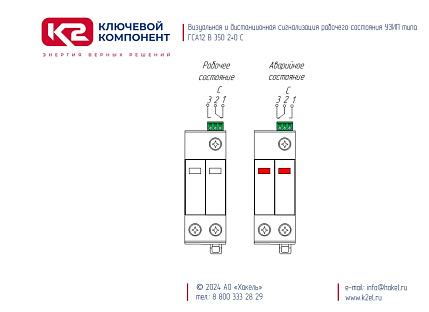

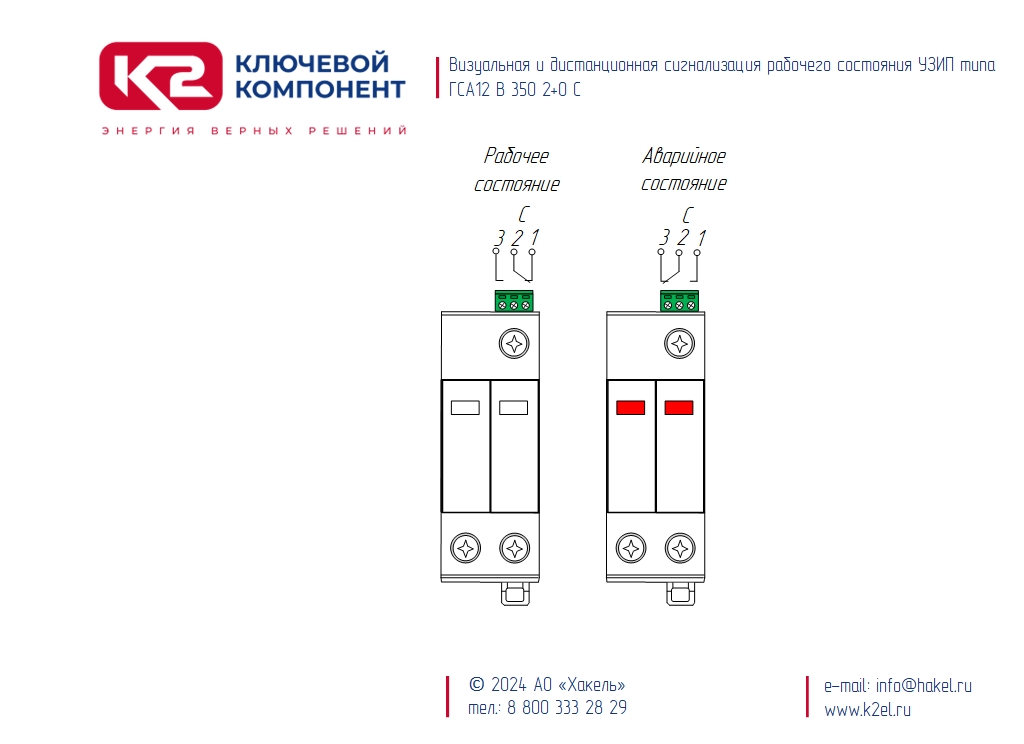

• Варисторы снабжены терморасцепителями, обеспечивающими отключение аварийного тока через УЗИП и его пожарную безопасность. В нормальном состоянии индикатор терморасцепителя имеет зелёный цвет, в аварийном - красный.
• Для удалённого контроля ГСА12 ВР 350 2+0 С снабжён “сухим” контактом дистанционной сигнализации рабочего состояния.

Структура наименования ГСА12 ВР 350 2+0 С, ТУ 3428-015-79740390-2016:
ГСА – серия УЗИП АО "Хакель" для объектов железнодорожной инфраструктуры;
12 – классы испытаний I, II согласно ГОСТ IEC 61643-11;
ВР - серия устройств комбинированного типа на основе оксидно-цинкового варистора и газонаполненного разрядника;
350 – максимальное длительное рабочее напряжение защищаемой цепи U_C AC;
2+0 – количество полюсов и схема подключения УЗИП;
C - наличие дистанционной сигнализации рабочего состояния.
ТУ 3428-015-79740390-2016 - номер ТУ.

Пример: ГСА12 ВР 350 2+0 С – двухполюсное УЗИП производства АО «Хакель» для защиты оборудования железнодорожной инфраструктуры, УЗИП класса испытаний I, II в соответствии с ГОСТ IEC 61643-11 комбинированного типа на основе оксидно-цинкового варистора и газонаполненного разрядника, U_C = 350 В AC, снабжено контактом дистанционной сигнализации рабочего состояния. Выпускаются по ТУ 3428-015-79740390-2016.

Теория и особенности применения:
• Выпускается в качестве модернизации аналогичного устройства предыдущего поколения с повышением пропускной способности импульсного тока I_{imp (10/350)} = 8 кА;
• Предназначено для защиты от продольных (провод/земля) перенапряжений двухпроводных изолированных цепей ЖАТ с требованиями по функциональной безопасности.

Характеристики

Характеристики вида защиты электрооборудования сетей до 1500 В

Класс испытаний УЗИП по ГОСТ IEC 61643-11

I+II

Количество полюсов

Применяются в сетях с системами заземления

Вид защиты

L/PE, +/PE, -/PE

Номинальное рабочее напряжение, Uo

230 В AC

Номинальное рабочее напряжение, Uo

220 B DC

Максимальное длительное рабочее напряжение, Uс

350 B AC

Максимальное длительное рабочее напряжение, Uс

250 B DC

Суммарный импульсный ток, Itotal (10/350)

16 кА

Импульсный ток, Iimp (10/350)

8 кА

Коммутируемый заряд, Q

4 A×с

Удельная энергия, W/R

16 кДж/Ом

Максимальный разрядный ток, Imax (8/20)

40 кА

Номинальный разрядный ток, In(8/20)

20 кА

Уровень напряжения защиты при In, Up

< 1.4 кВ

Временное перенапряжение, Ut

500 В / 5 с

Номинал защитного предохранителя

160 A gG

Номинальный ток короткого замыкания, Isccr

60 кАrms

Время срабатывания, tA

< 100 нс

Корпус

Тип корпуса

со сменными модулями

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA66, UL94 V-0

Цвет базы

серый

Цвет сменного модуля

серый

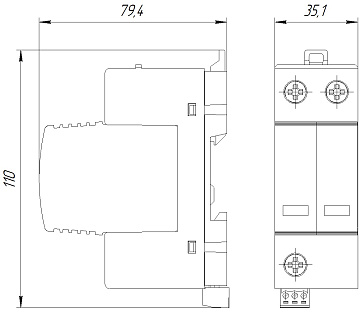

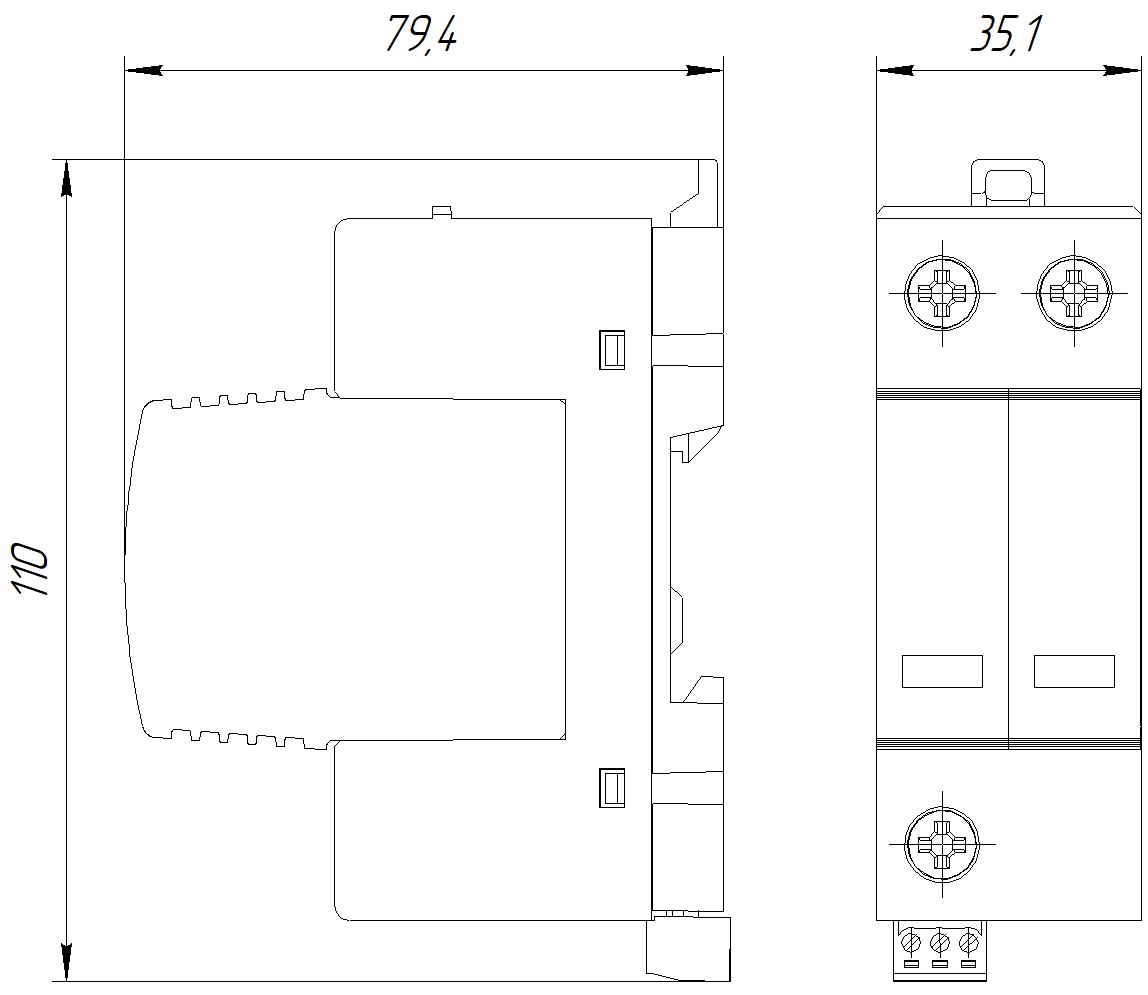

Весогабаритные характеристики

Ширина, мм

35.1

Высота, мм

110

Глубина, мм

79.4

Вес, кг

0.320

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

4.0 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

2.5÷35 мм²

- гибкий многожильный

2.5÷25 мм²

Длина зачистки проводников

15 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Визуальная сигнализация

исправно - зеленый индикатор, авария - красный индикатор

Дистанционная сигнализация

одна группа "сухих" контактов на устройство

Контакты дистанционной сигнализации

- электрическая прочность

3.75 кВэфф

- сопротивление изоляции

2*10⁷ Ом

- максимально коммутируемый ток AC

0.5 A

- максимально коммутируемое напряжение AC

250 В

- максимально коммутируемый ток DC

0.1 A

- максимально коммутируемое напряжение DC

250 В

- сечение проводника

0.25÷1.5 мм² одножильный, 0.25÷1.5 мм² многожильный

- длина зачистки проводников

7 мм

- номинальный момент затяжки

0.2 H•м

Эксплуатационные характеристики

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Категория размещения по ГОСТ 15150-69

3 - закрытые помещения с естественной вентиляцией

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-60°C...+80°C

Климатические факторы по ГОСТ 34012-2016

К2

Механические нагрузки по ГОСТ 34012-2016

МС2

Гарантийный срок

5 лет

Средняя наработка до отказа, Тср

430 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 25 лет

Средний срок сохраняемости, Т с.ср

2 года

Информация для заказа

Каталожный номер

А320 145

Наименование

ГСА12 ВР 350 2+0 С - устройство защитное

ТУ

ТУ 3428-015-79740390-2016

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП серии ГСА, ТУ 3428-015-7970390-2016 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Модели для проектировщиков

STEP 3D-модель УЗИП в корпусе КС2 2С
