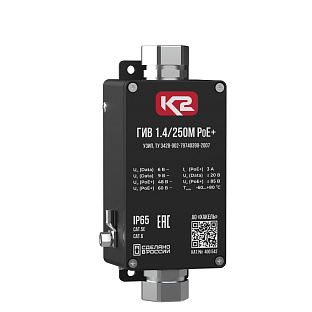

ГИВ 1.4/250М РоЕ+ - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер 400 542

14 170 ₽

с НДС 20% без НДС

Под заказ

Цена с НДС 20%

Описание

Однопортовые УЗИП оборудования ЛВС категорий Cat.5e и Cat.6 с интерфейсами Ethernet стандартов 1000BASE-T и 10GBASE-T с поддержкой питания поверх данных PoE+, PoE++ (4PPoE). I_L = 3 A. U_o = ±48 В. Устанавливается вне помещений на стенах, столбах, мачтах, вышках.

Описание

Характеристики

Документация

Описание

Устройство ГИВ 1.4/250М PoE+ предназначено для защиты от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) оборудования локальных вычиcлительных сетей (ЛВС) категорий 5е/6 в пределах 0B - 2 зон молниезащиты (в соответствии с «Инструкцией по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» СО–153-34.21.122-2003 и ГОСТ Р МЭК 62305-1). Предназначено для монтажа в разрыв защищаемой линии. Кабель подключается с помощью врезных клеммников типа LSA-PLUS. Экран кабеля, если есть, подключается к винтовой клемме. Устанавливается вне помещений на стенах, столбах, мачтах, вышках. Основное предназначение - защита уличного оборудования Ethernet (IP видеокамер и т.п.).

УЗИП ГИВ 1.4/250M PoE+, ТУ 3428-002-79740390-2007 - однопортовое УЗИП оборудования ЛВС категории Cat.5е и Cat.6 с интерфейсами Ethernet стандартов 100BASE-TX, 1000BASE-T (IEEE 802.3ab-1999) с поддержкой передачи питания поверх данных (ISO/IEC 11801:2010, TIA/EIA-568Bс):
- Предназначено для защиты сетевого оборудования категории Cat.5е и Cat.6 с поддержкой передачи питания;
- Устанавливается на наружних стенах зданий, столбах, мачтах, вышках;
- Корпус оборудован гермовводами для подключения металлорукава диаметром 12 мм (другие диаметры по согласованию)
- Выпускаются на номинальное рабочее напряжение U_о= 48 B DC; номинальный ток I_L= 3А;
- Способно пропускать импульсный ток I_imp(10/350) = 1 кА;
- Защита проводников пар передачи данных между собой выполнена на тиристорах, между проводниками и землёй - на газонаполненных разрядниках;
- Выполнено в алюминиевом корпусе и имеет монтажные проушины для установки на плоскую поверхность;
- Степень защиты IP65;
- Монтаж осуществляется в разрыв защищаемой линии, подключение с помощью врезных клеммников типа LSA-PLUS;
- Корпус устройства и экраны разъёмов соединены с контактом защитного заземления;
- Проводник защитного заземления подключается к корпусу с помощью винта М4 и кабельного наконечника.

Структура наименования ГИВ 1.4/250M PoE+, ТУ 3428-002-79740390-2007:
ГИВ - серия УЗИП АО «Хакель» в корпусе из экструдированного алюминия для крепления на плоскую поверхность, степень защиты IP65;
1 - количество защищаемых портов;
4 - количество пар;
250М - скорость передачи данных на одну пару;
PoE+ - с поддержкой передачи питания поверх данных;
ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: ГИВ 1.4/250M PoE+, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты оборудования категорий Cat.5е и Cat.6 с интерфейсом Ethernet с поддержкой передачи питания поверх данных, размещено в корпусе для крепления на плоскую поверхность, степень защиты IP65, количество защищаемых портов - 1, U_o = ±48 В DC. I_L = 3 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:
• Совместимость с сетевыми стандартами: 10BASE-T, 100BASE-TX, 100BASE-T4, 1000BASE-T, 2.5GBASE-T, 5GBASE-T, 10GBASE-T, ATM-25, ATM-51, ATM-155, 100VG-AnyLan, TR-4, TR-16 Active, TR-16 Passive.
• Устройство поддерживает передачу питания поверх данных со схемами подачи питания А и В: PoE IEEE 802.3af-2003, PoE+ IEEE 802.3at-2009, PoE++ (4PPoE) IEEE 802.3bt-2018.

Характеристики

Общие электрические характеристики

Род тока

постоянный

Устойчивость к переменному току 50 Гц, линия-РЕ

2 A

Характеристики вида защиты систем передачи данных

Категория согласно стандартам: ISO/IEC 11801:2010 и TIA/EIA-568B

Cat.5е, Cat.6

Количество защищаемых портов

Количество защищаемых пар на один порт

Номера контактов защищаемых пар разъёма 8Р8С (RJ45)

1,2; 3,6; 4,5; 7,8

Способ передачи питания

PoE+ (РоЕ схема А, В)

Номинальное рабочее напряжение DC, Uo

6 В

Максимальное длительное рабочее напряжение DC, Uc

9 В

Номинальное рабочее напряжение PoE DC, Uo

48 В

Максимальное длительное рабочее напряжение PoE DC, Uc

60 В

Номинальный ток PoE

3 A

Категория испытаний по ГОСТ IEC 61643-21

B2, C2, D1

Режим повреждения по ГОСТ IEC 61643-21

режим 1, режим 2

D1 Импульсный ток (10/350), Iimp, линия-РЕ, линия+линия-РЕ

1 кА

C2 Номинальный разрядный ток (8/20), In, линия-линия

200 А

C2 Номинальный разрядный ток (8/20), In, линия-PE

2 кА

C2 Номинальный разрядный ток (8/20), In, линия+линия-РЕ

10 кА

С3 Уровень напряжения защиты, Up, линия PoE-линия PoE

≤ 85 В

Время срабатывания, tA, линия-линия

< 1 нc

Время срабатывания, tA, линия-РЕ

< 100 нс

Скорость передачи данных (частота среза)

1/10 Гбит/с

Полоса частот

250 МГц

Измеренное значение ослабления сигнала

≤ 3 дБ (до 250 МГц)

Перекрестная наводка на передающем конце

≤ 35 дБ (до 250 МГц)

Вносимая емкость, С, линия-линия

≤ 25 пФ, f = 1 МГц

Вносимая емкость, С, линия-PE

≤ 0.5 пФ, f = 1 МГц

Корпус

Монтаж

поверхность

Материал корпуса

алюминий

Цвет корпуса

черный

Весогабаритные характеристики

Вес, кг

0.360

Клеммы и присоединяемые проводники

Тип клемм

LSA-PLUS/LSA-PLUS

Эксплуатационные характеристики

Категория размещения

наружное

Степень защиты по ГОСТ 14254-2015

IP65

Рабочая температура

-60°C - +80°C

Климатическое исполнение по ГОСТ 15150-69

УХЛ1**

Гарантийный срок

2 года

Средний срок службы до списания, Тсл.ср.сп

≥ 10 лет

Информация для заказа

Каталожный номер

400 542

Наименование

ГИВ 1.4/250М РоЕ+ - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

Количество в упаковке

1 шт.

Минимальный заказ

1 шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "УЗИП оборудования Ethernet и PoE", 2024

Модели для проектировщиков

STEP 3D-модель УЗИП серии ГИВ1
