УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 2. Позволяет защищать 2-е слаботочных линии с различными номинальными токами и напряжениями.

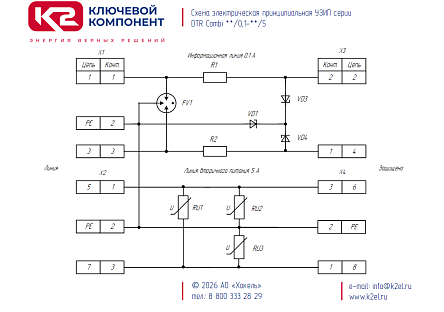

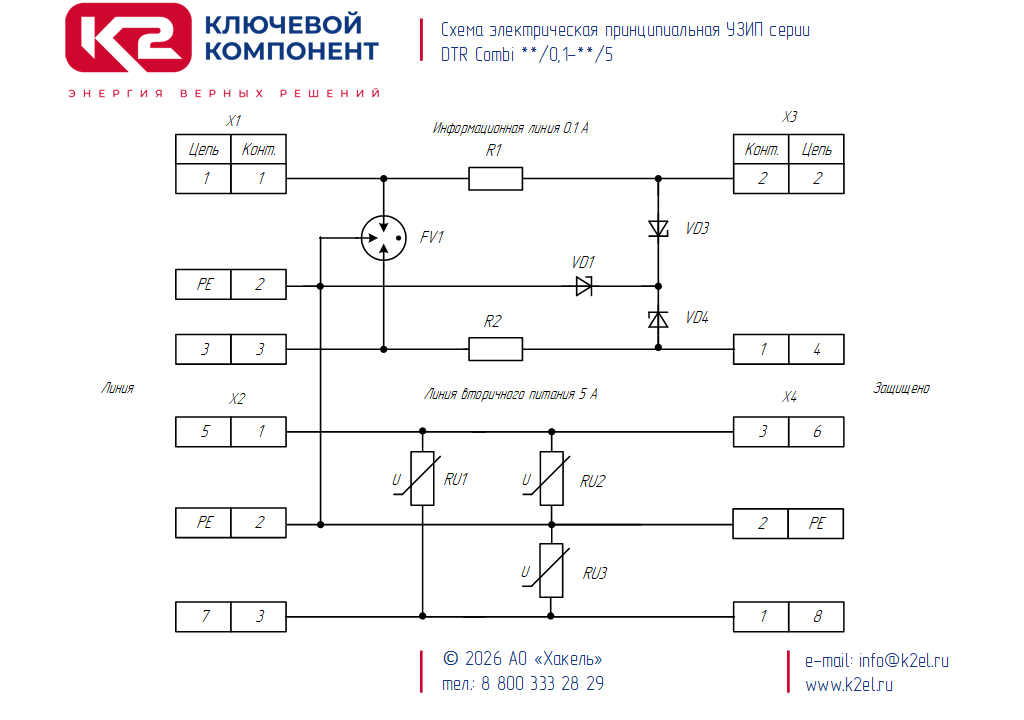

Информационная линия: Uо = 6 В DC. IL= 100 мА. In(8/20) = 20 кА. В УЗИП применяются TVS-диоды с Рppm = 1500 Вт. Скорость передачи данных до 1 Мбит/с. Схема защиты двухкаскадная: один трехэлектродный разрядник и TVS-диод в диагонали моста в цепях Линия-Линия-РЕ, согласующие элементы - два сопротивления. Предназначено для защиты линий интерфейса RS-485.
Линия питания: Uо = 12 В DC. IL= 5 А. In(8/20) = 2 кА.Схема защиты одноступенчатая: три оксидно-цинковых варистора, соединенные треугольником в цепях Линия-Линия-РЕ. Предназначено для защиты КИПиА и сигнальных цепей, вторичных источников питания.
УЗИП DTR Combi 6/0.1-12/5, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
Пример: DTR Combi 6/0.1-12/5, ТУ 3428-002-79740390-2007 - устройство для защиты оборудования двух цепей в корпусе для крепления на DIN-рейку 35 мм, 1-я линия с напряжением Uo= 6 В DC и током IL= 100 мА, 2-я линия с напряжением Uo = 12 В DC и током IL= 5 А. Выпускается по ТУ 3428-002-79740390-2007.
