DTR Combi 24/0,1-24/1,5 - устройство защитное
- УЗИП (815)
- Молниезащита и заземление (766)
- Электронные компоненты (59)
- Устройства промышленной автоматики (139)
-
Низковольтные комплектные устройства
(49)
Шкафы энергетические с изолирующим трансформатором (20) Щитки защиты от импульсных перенапряжений ЩЗИП (27) Щитки для подключения переносного инструмента (1) Щитки автоматики и управления двигателем (1)Товар добавлен в избранноеВ избранноеТовар удален из избранногоКаталожный номер 405 0066 583 ₽
В наличии: 2
ОписаниеПодробнее о продукте (PDF)УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 2. Uo = 24 B DC. IL = 100 мА. Uo= 24 B DC. IL= 1.5 А.ОписаниеХарактеристикиДокументацияОписаниеУЗИП DTR Combi 24/0.1-24/1.5, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.
DTR Combi 24/0.1-24/1.5, ТУ 3428-002-79740390-2007 размещено в корпусе для крепления на DIN-рейку 35 мм.- Позволяет защищать две пары проводников с различными номинальными токами и напряжениями, подключение с помощью винтовых клемм 4.0 мм².

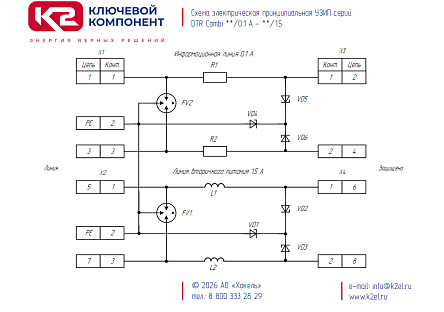

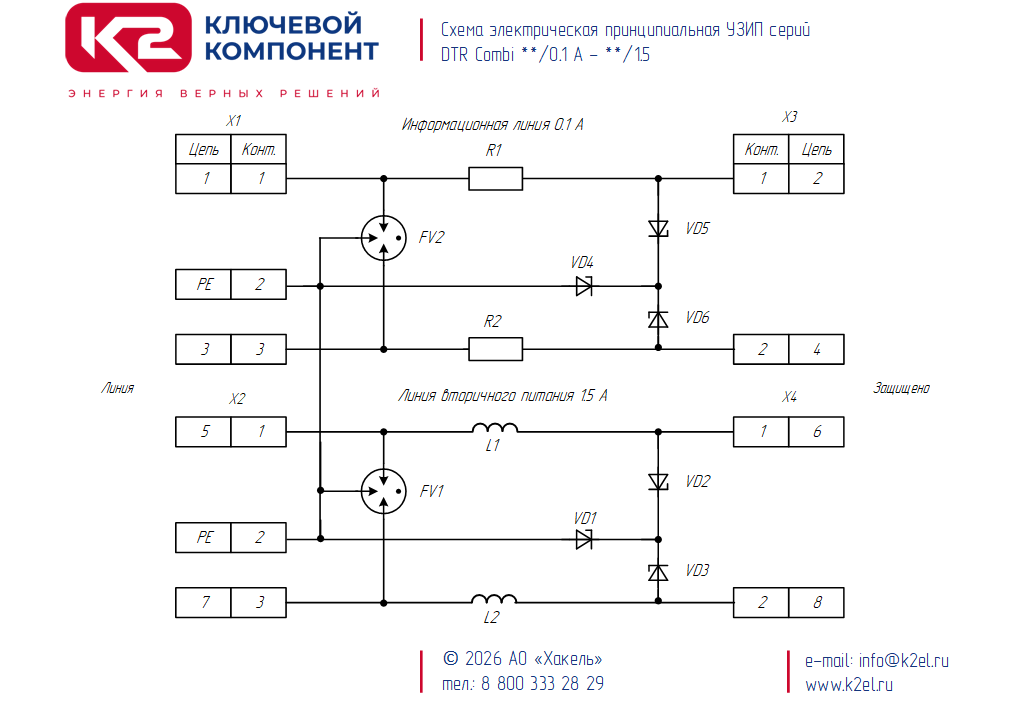

- 1-я информационная линия на номинальное рабочее напряжение Uo= 24 B DC; номинальный ток IL= 100 мА.- Первая ступень защиты выполнена на одном трехэлектродном газонаполненном разряднике с In(8/20) = 20 кА;- Вторая ступень защиты выполнена на трех TVS-диодах с Рppm = 1500 Вт в цепях 2*Линия-Линия, 1*Линия-РЕ, соединение звездой;- Согласующие элементы - два сопротивления;- 2-я информационная линия на номинальное рабочее напряжение Uo= 24 B DC; номинальный ток IL= 1.5 А.- Первая ступень защиты выполнена на одном трехэлектродном газонаполненном разряднике с In(8/20) = 20 кА;- Вторая ступень защиты выполнена на трех TVS-диодах с Рppm = 1500 Вт в цепях 2*Линия-Линия, 1*Линия-РЕ, соединение звездой;- Согласующие элементы - два дросселя;- Скорость передачи данных до 1 Мбит/с.
Возможно изготовление УЗИП серии DTR Combi для защиты двух информационных линий с различными номинальными токами и напряжениями, а также схемами защиты под заказ.
Структура наименования DTR Combi 24/0.1-24/1.5, ТУ 3428-002-79740390-2007:
DTR - устройство для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм;Combi - позволяет защищать две слаботочные линии с различными токами и напряжениями;24/0.1 - 1-я линия с напряжением 24 В DC и током 100 мА;
24/1.5 - 2-я линия с напряжением 24 В DC и током 1.5 А;ТУ 3428-002-79740390-2007 - номер ТУ.
Пример: DTR Combi 24/0.1-24/1.5, ТУ 3428-002-79740390-2007 - устройство для защиты оборудования двух цепей в корпусе для крепления на DIN-рейку 35 мм, 1-я линия с напряжением Uo= 24 В DC и током IL= 100 мА, 2-я линия с напряжением Uo = 24 В DC и током IL= 1.5 А. Выпускается по ТУ 3428-002-79740390-2007.ХарактеристикиОбщие электрические характеристикиНоминальный ток IL0.1 А, 1.5 АРод токапостоянный/переменный, 50 ГцХарактеристики вида защиты систем передачи данныхКоличество защищаемых пар проводников2Номинальное рабочее напряжение DC, Uo24 В, 24 ВНоминальное рабочее напряжение AC, Uo17 В, 17 ВМаксимальное длительное рабочее напряжение DC, Uc28 В, 28 ВМаксимальное длительное рабочее напряжение AC, Uc20 В, 20 ВКатегория испытаний по ГОСТ IEC 61643-21C2, C3, D1Режим повреждения по ГОСТ IEC 61643-21режим 1, режим 2D1 Импульсный ток (10/350), Iimp, линия-линия2.5 кА, 2.5 кАD1 Импульсный ток (10/350), Iimp, линия-РЕ2.5 кА, 2.5 кАD1 Импульсный ток (10/350), Iimp, линия-РЕ, линия+линия-РЕ2.5 кА, 2.5 кАC2 Номинальный разрядный ток (8/20), In, линия-линия20 кА, 20 кАC2 Номинальный разрядный ток (8/20), In, линия-PE20 кА, 20 кАС2 Уровень напряжения защиты, Up, линия-линия< 43 В, < 43 В, при I=1 кА (8/20)С2 Уровень напряжения защиты, Up, линия-РЕ< 43 В, < 43 В, при I=1 кА (8/20)С3 Уровень напряжения защиты, Up, линия-линия< 34 В, < 34 В, при ΔU/Δt=1 кВ/мксС3 Уровень напряжения защиты, Up, линия-PE< 34 В, < 34 В, при ΔU/Δt=1 кВ/мксМаксимальная допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm1500 Вт, 1500 ВтВремя срабатывания, tA, линия-линия< 1 нc, < 1 нcВремя срабатывания, tA, линия-РЕ< 1 нс, < 1 нсСкорость передачи данных1 Мбит/с, 1 Мбит/сВносимое сопротивление, R2.2 Ом, -Вносимая индуктивность, L-, 4.7 мкГнКорпусТип корпусамоноблочныйКоличество модулей DIN1МонтажDIN-рейка 35 ммМатериал корпусаPolyamid PA6, UL94 V-0Цвет корпусасерыйВесогабаритные характеристикиШирина, мм18Глубина, мм65Высота, мм91Вес, кг0.142Клеммы и присоединяемые проводникиТип клеммвинтовыеНоминальный момент затяжки винтовых клемм0.5 H•мCечение присоединяемых проводников:- жесткий одножильный0.25-4.0 мм²- гибкий многожильный0.25-2.5 мм²Эксплуатационные характеристикиКатегория размещениявнутреннееСтепень защиты по ГОСТ 14254-2015IP20Рабочая температура-40°C - +80°CКлиматическое исполнение по ГОСТ 15150-69У2.1**Гарантийный срок2 годаCрок эксплуатации≥ 10 летИнформация для заказаКаталожный номер405 006НаименованиеDTR Combi 24/0,1-24/1,5 - устройство защитноеТУТУ 3428-002-79740390-2007Количество в упаковке1 шт.Минимальный заказ1 шт.ПроизводительХАКЕЛЬСтрана происхожденияРОССИЯСертификатыДекларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
