DTR Combi 12/0,1 A - 48/5 - устройство защитное

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер 405 112

6 912.00 ₽

с НДС 20% без НДС

Под заказ

Цена с НДС 20%

1 шт. на сумму 6 912.00 ₽

от 15 шт.

6 566.40 ₽

-5%

от 44 шт.

6 221.00 ₽

-10%

1 шт. на сумму 6 912.00 ₽

Описание

УЗИП в корпусе для установки на DIN-рейку 35 мм. Количество защищаемых пар проводников - 2. Позволяет защищать две слаботочных линии с различными номинальными токами и напряжениями.

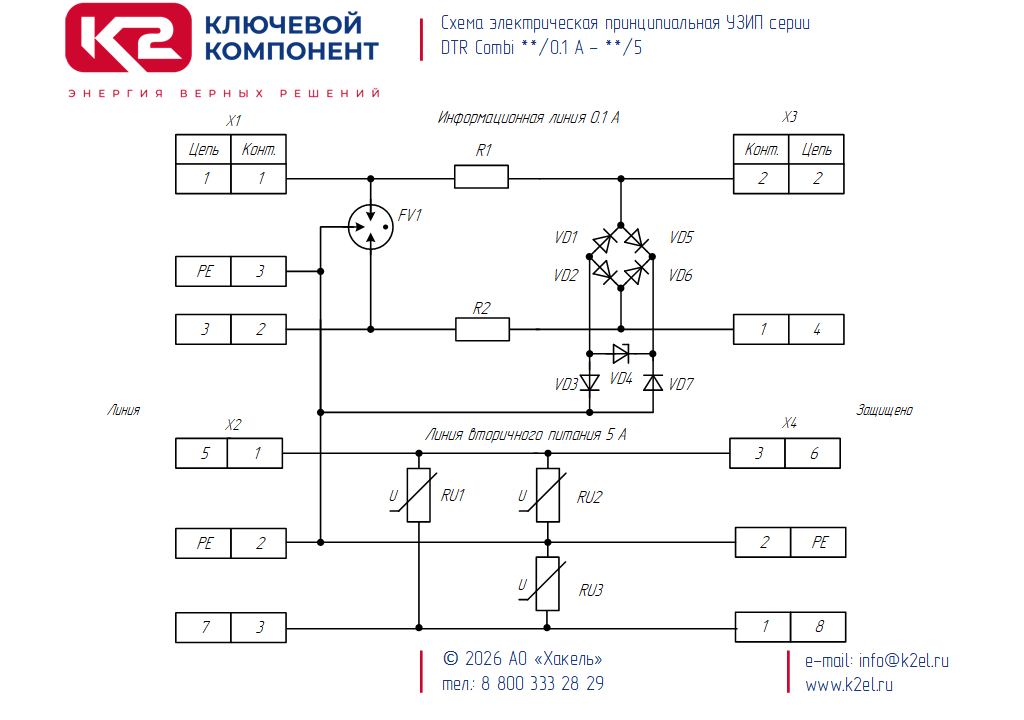

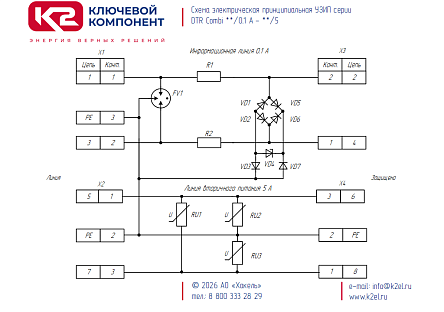

Информационная линия: U_о = 12 В DC. I_L= 100 мА. I_n(8/20) = 20 кА. В УЗИП применяются TVS-диоды с Р_ppm = 1500 Вт. Скорость передачи данных до 10 Мбит/с. Схема защиты двухкаскадная: один трехэлектродный разрядник и TVS-диод в диагонали моста в цепях Линия-Линия-РЕ, согласующие элементы - два сопротивления. Предназначено для защиты линий интерфейса RS-485.

Линия питания: U_о = 48 В DC. I_L = 5 А. I_n(8/20) = 2 кА. Схема защиты одноступенчатая: три оксидно-цинковых варистора, соединенные треугольником в цепях Линия-Линия-РЕ. Предназначено для защиты КИПиА и сигнальных цепей, вторичных источников питания.

Описание

Характеристики

Документация

Описание

УЗИП DTR Combi 12/0.1А-48/5, ТУ 3428-002-79740390-2007 предназначено для защиты оборудования распределенных сетей аппаратуры промышленной автоматизации (АСУ ТП, АСКУЭ и др.), цифровых интерфейсов передачи данных, сигнальных линий систем управления и измерения, а также для защиты вторичных цепей питания и др. от импульсных перенапряжений (грозозащита, защита от электростатических разрядов и др.) в пределах 0_B - 2 зон молниезащиты в соответствии с ГОСТ Р МЭК 62305-1-2010.

УЗИП DTR Combi 12/0.1А-48/5, ТУ 3428-002-79740390-2007 размещено в корпусе толщиной 18 мм для установки на DIN-рейку 35 мм:
- Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 1 Мбит/с, вторичных источников питания;

- Позволяет защищать две пары проводников с различными номинальными токами и напряжениями, подключение с помощью винтовых клемм 0.25÷4.0 мм²;
- 1-я информационная линия на номинальное рабочее напряжение U_o = 12 B DC; номинальный ток I_L= 100 мА;
- Первая ступень защиты выполнена на одном трехэлектродном газонаполненном разряднике с I_n_(8/20) = 20 кА;
- Вторая ступень защиты выполнена по мостовой схеме на TVS-диоде с Р_ppm = 1500 Вт;

- Согласующие элементы - два сопротивления;

- Скорость передачи данных до 10 Мбит/с;

- 2-я линия вторичного питания на номинальное рабочее напряжение U_o = 48 B DC; номинальный ток I_L = 5 А;

- Схема защиты однокаскадная, выполнена на трех оксидно-циноковых варисторахс I_n_(8/20) = 6.5 кА в цепях 1*Линия-Линия, 2*Линия-РЕ, соединение треугольником;

- Скорость передачи данных до 1 Мбит/с;

- Возможно изготовление УЗИП серии DTR Combi для защиты двух информационных линий с различными номинальными токами и напряжениями, а также схемами защиты под заказ.

Структура наименования DTR Combi 12/0.1А-48/5, ТУ 3428-002-79740390-2007:

DTR - устройство для защиты оборудования слаботочных цепей, размещено в корпусе для крепления на DIN-рейку 35 мм;

Combi - позволяет защищать две слаботочные линии с различными токами и напряжениями;
12/0.1 - 1-я линия с напряжением 12 В DC и током 100 мА;
А - скорость передачи данных до 10 Мбит/с;
48/5 - 2-я линия с напряжением 48 В DC и током 5 А;

ТУ 3428-002-79740390-2007 - номер ТУ.

Пример: DTR Combi 12/0.1А-48/5, ТУ 3428-002-79740390-2007 - УЗИП производства АО "Хакель" для защиты КИПиА, сигнальных цепей и вторичных источников питания, размещено в корпусе для крепления на DIN-рейку 35 мм, 1-я линия с напряжением U_o= 12 В DC и током I_L= 100 мА, 2-я линия с напряжением U_o = 48 В DC и током I_L= 5 А. Выпускается по ТУ 3428-002-79740390-2007.

Теория и особенности применения:
• Предназначено для защиты линий интерфейса RS-485 со скоростью передачи данных до 10 Мбит/с и вторичных цепей питания.
• При проектировании трасс прокладки кабелей к защищаемому оборудованию необходимо избегать совместных параллельных пробегов защищенного и незащищенного участков кабеля, а также защищенного кабеля и заземляющего проводника.
• УЗИП рекомендуется размещать возле защищаемого оборудования.
• Подключение УЗИП к шине заземления осуществляется с помощью проводника сечением 2.5 - 4 мм².

Характеристики

Общие электрические характеристики

Номинальный ток IL

0.1 А, 5 А

Род тока

постоянный/переменный, 50 Гц

Характеристики вида защиты систем передачи данных

Количество защищаемых пар проводников

Количество защищаемых проводников

Номинальное рабочее напряжение DC, Uo

12 В, 48 В

Номинальное рабочее напряжение AC, Uo

8 В, 34 В

Максимальное длительное рабочее напряжение DC, Uc

14 В, 58 В

Максимальное длительное рабочее напряжение AC, Uc

10 В, 41 В

Категория испытаний по ГОСТ IEC 61643-21

C2, C3, D1

Режим повреждения по ГОСТ IEC 61643-21

режим 1, режим 2

D1 Импульсный ток (10/350), Iimp, линия-линия

2.5 кА, -

D1 Импульсный ток (10/350), Iimp, линия+линия-РЕ

2.5 кА, -

C2 Номинальный разрядный ток (8/20), In, линия-линия

20 кА, 6.5 кА

C2 Номинальный разрядный ток (8/20), In, линия-PE

20 кА, 6.5 кА

С2 Уровень напряжения защиты, Up, линия-линия

≤ 28 В, ≤ 188 В, при I=1 кА (8/20)

С2 Уровень напряжения защиты, Up, линия-РЕ

< 28 В, < 188 В, при I=1 кА (8/20)

С3 Уровень напряжения защиты, Up, линия-линия

< 19 В, < 112 В, при ΔU/Δt=1 кВ/мкс

С3 Уровень напряжения защиты, Up, линия-PE

< 19 В, < 112 В, при ΔU/Δt=1 кВ/мкс

Максимальная допустимая импульсная мощность рассеиваемая TVS-диодами, Рppm

1500 Вт, -

Время срабатывания, tA, линия-линия

< 1 нc, < 25 нc

Время срабатывания, tA, линия-РЕ

< 1 нс, < 25 нc

Скорость передачи данных (частота среза)

10 Мбит (10 МГц)

Полоса частот

≤ 150 МГц, ослабление < 3 дБ

Измеренное значение ослабления сигнала

≤ 0.4 дБ, на f = 10 МГц

Вносимое сопротивление, R

2.2 Ом, -

Вносимая емкость, С, линия-линия

-, ≤ 10 нФ

Корпус

Тип корпуса

моноблочный

Количество модулей DIN

Монтаж

DIN-рейка 35 мм

Материал корпуса

Polyamid PA6, UL94 V-0

Цвет корпуса

серый

Весогабаритные характеристики

Ширина, мм

Высота, мм

Глубина, мм

Вес, кг

0.142

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

0.5 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

0.25÷4.0 мм²

- гибкий многожильный

0.25÷4.0 мм²

Длина зачистки проводников

5÷6 мм

Эксплуатационные характеристики

Категория размещения

внутреннее

Степень защиты по ГОСТ 14254-2015

IP20

Рабочая температура

-40°C...+80°C

Климатическое исполнение по ГОСТ 15150-69

У2.1**

Гарантийный срок

2 года

Средний срок службы до списания, Тсл.ср.сп

≥ 10 лет

Информация для заказа

Каталожный номер

405 112

Наименование

DTR Combi 12/0,1A-48/5 - устройство защитное

ТУ

ТУ 3428-002-79740390-2007

Количество в упаковке

1, шт.

Минимальный заказ

1, шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Защищаемые цепи и интерфейсы

RS-485

Сертификаты

Декларация о соответствии УЗИП, ТУ 3428-002-79740390-2007 требованиям ТР ТС 004/2011 "О безопасности низковольтного оборудования" Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 2 (SIL2) Cертификат соответствия УЗИП, ТУ 3428-002-79740390-2007 требованиям ГОСТ Р МЭК 61508-1-2012, ГОСТ Р МЭК 61508-2-2012 в части соответствия уровня полноты безопасности УПБ 3 (SIL3) Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015

Материалы для скачивания

Листовка "УЗИП систем передачи данных управления контроля и измерения", 2024

Модели для проектировщиков

STEP 3D-модель УЗИП серий DTR 12pin
