ДИМ-ХР 12-24DC/10x2/20x1 - диодный модуль

Товар добавлен в избранное

В избранное

Товар удален из избранного

Каталожный номер 706 062

14 961 ₽

с НДС 20% без НДС

Под заказ

Цена с НДС 20%

Описание

Диодный (резервный) модуль предназначен для развязки двух резервированных источников питания, работающих на общую нагрузку. Используется в цепях постоянного тока с номинальным напряжением от 12 до 24 В.

Описание

Характеристики

Документация

Описание

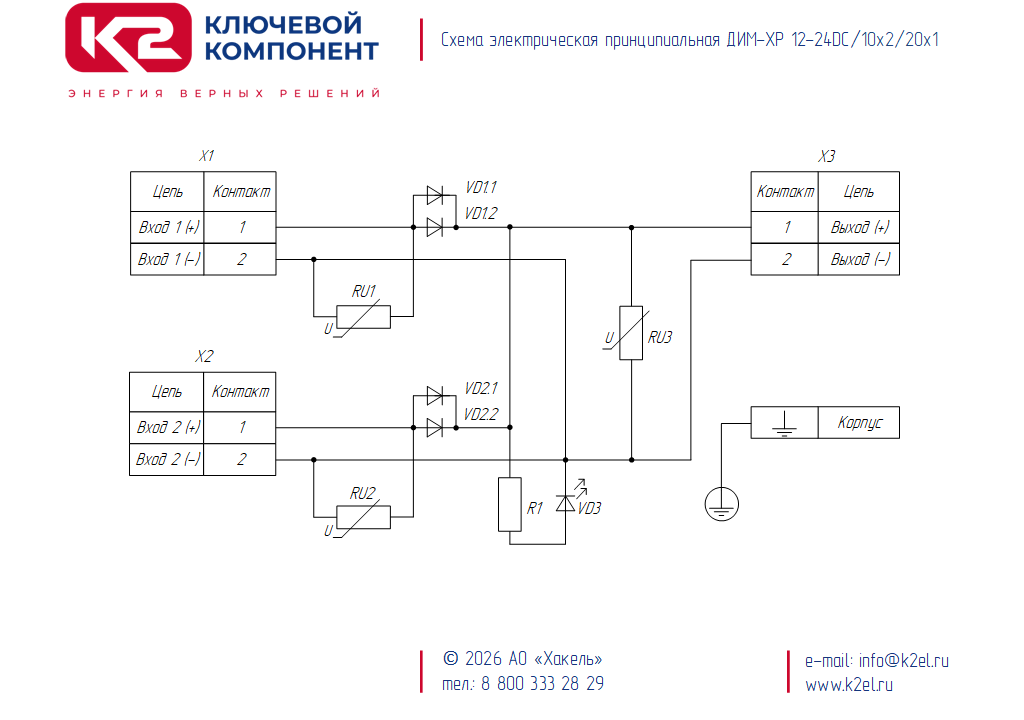

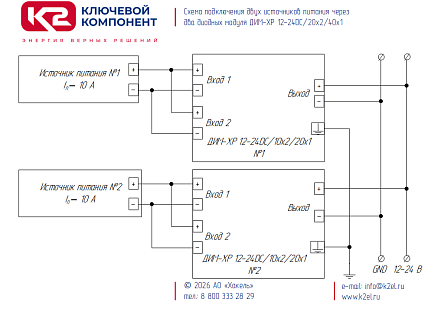

Диодный (резервный) модуль ДИМ-ХР 12-24DC/10х2/20х1, РБНМ.648154.001ТУ предназначен для использования в цепях постоянного тока с номинальным напряжением от 12 до 24 В. Прибор представляет из себя диодную сборку, включённую по схеме «или» с общим катодом. Развязка резервированных источников питания производится по положительному полюсу питания. Отрицательный полюс питания транслируется напрямую на выход прибора.

ДИМ-ХР 12-24DC/10х2/20х1, РБНМ.648154.003ТУ - диодный (резервный) модуль:

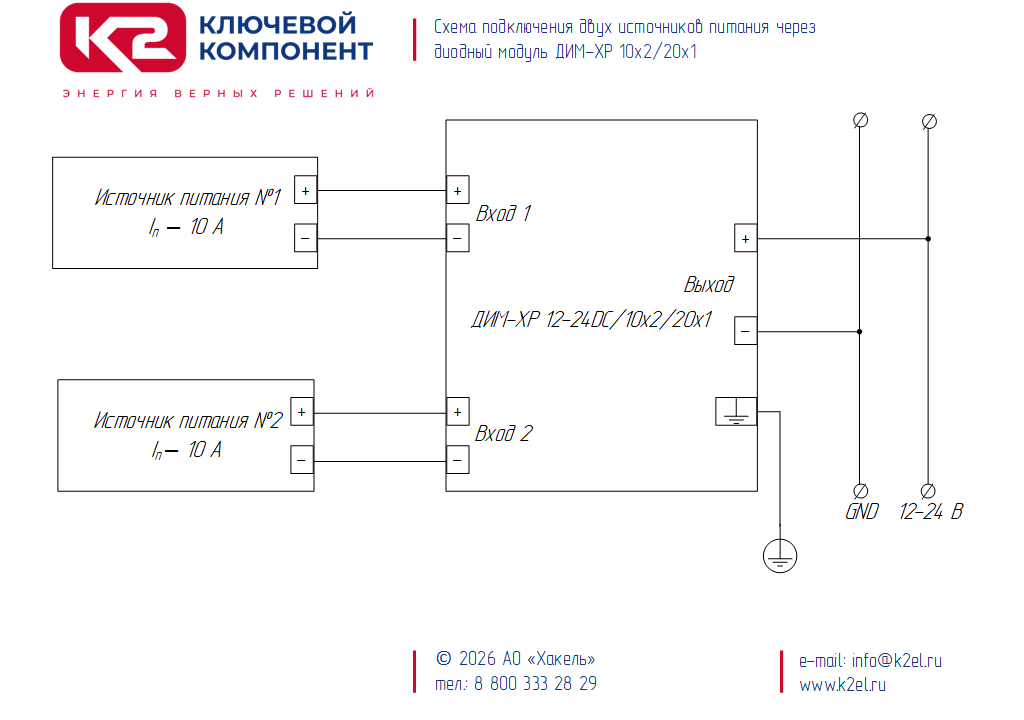

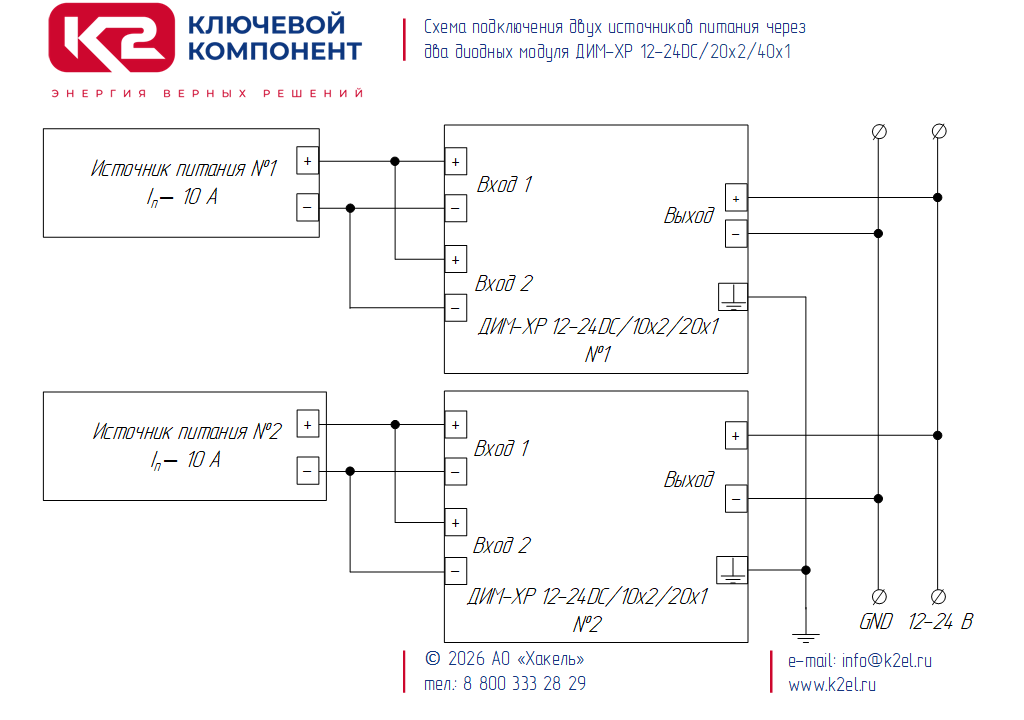

- Предназначен для развязки двух резервированных источников питания, работающих на общую нагрузку.
- Устанавливается на монтажную рейку ТН35 по ГОСТ Р МЭК 60715-2003 (DIN-рейка 35 мм);
- Номинальное входное/выходное напряжение постоянного тока 12-24 В;
- Номинальный ток диода (ток через один из двух диодов) ≤ 10 А;
- Максимальный суммарный ток ≤ 30 А (при T < 40 °С);
- На лицевой панели модуля расположена светодиодная индикация наличия выходного напряжения;
- Входные и выходные цепи модуля снабжены защитой от импульсных перенапряжений;
- В части стойкости к механическим внешним воздействующим факторам относится к группе механического исполнения М4 (ГОСТ 17516.1-90).

Теория и особенности применения:
• ВНИМАНИЕ: ПРИ ЭКСПЛУАТАЦИИ КОРПУС ПРИБОРА НАГРЕВАЕТСЯ!
• перед монтажом прибора убедиться в наличии гальванического соединения рейки DIN 35 мм, на которой устанавливается прибор, с контактом РЕ.
• при эксплуатации не допускайте превышения максимального суммарного тока через прибор более 30 А на время более 15 минут. Рекомендуется использовать источники с ограничением тока или соответствующий предохранитель. Не допускается эксплуатация прибора при окружающей температуре среды более 40 °С при суммарном максимальном токе более 30 А.
• монтаж и эксплуатация прибора должны производиться с учётом обеспечения естественной конвекции воздуха вокруг прибора. Для обеспечения конвекции воздуха вокруг прибора необходимо обеспечить расстояния вокруг прибора сверху (снизу) по 50 мм, слева и справа по 5 мм, между двумя активными модулями 15 мм.
• аналог 2866514 TRIO-DIODE/12-24DC/2X10/1X20.

Характеристики

Корпус

Тип корпуса

моноблочный

Монтаж

DIN-рейка 35 мм

Материал корпуса

сталь нержавеющая

Цвет корпуса

синий

Весогабаритные характеристики

Ширина, мм

Высота, мм

103

Глубина, мм

104

Вес, кг

0.400

Клеммы и присоединяемые проводники

Тип клемм

винтовые

Номинальный момент затяжки винтовых клемм

1.2 H•м

Cечение присоединяемых проводников:

- жесткий одножильный

0.5÷16 мм²

- гибкий многожильный

0.5÷16 мм²

Длина зачистки проводников

10÷11 мм

Сигнализация исправного состояния, цепи управления и передачи данных

Светодиодная сигнализация

наличие выходного напряжения - цвет зеленый

Эксплуатационные характеристики

Категория размещения

внутреннее

Степень защиты по ГОСТ 14254-2015

IP20

Сопротивление изоляции

⩾ 20 МОм

Рабочая температура

-40°C - +70°C

Относительная влажность воздуха

95 % при 25 °С

Атмосферное давление

от 84.0 до 106.7 кПа (от 630 до 800 мм рт.ст.)

Климатическое исполнение по ГОСТ 15150-69

УХЛ2.1**

Синусоидальная вибрация:

- диапазон частот

0.5 - 100 Гц

- максимальная амплитуда ускорения

5 м/с-², (0.5 g)

Удары многократного действия:

- пиковое ударное ускорение

30 м/с², (3 g)

- длительность действия ударного ускорения

2 - 20 мс

Гарантийный срок

2 года

Средняя наработка до отказа, Тср

20 000 часов

Средний срок службы до списания, Тсл.ср.сп

≥ 5 лет

Назначенный ресурс

50 000 часов

Информация для заказа

Каталожный номер

706 062

Наименование

ДИМ-ХР 12-24DC/10x2/20x1 - диодный модуль

ТУ

РБНМ.648154.001-003ТУ

Количество в упаковке

1 шт.

Минимальный заказ

1 шт.

Производитель

ХАКЕЛЬ

Страна происхождения

РОССИЯ

Номер реестровой записи ГИСП

10509477 до 04.03.2027

Суммарный номинальный ток

≤ 20 А при t ≤ + 60 °С

Диапазон входного/выходного напряжения DC

10 - 30 В DC

Падение напряжения между входом и выходом

≤ 0.7 В

Номинальный ток диода

≤ 10 А

Максимальный суммарный ток

≤ 30 А при t ≤ + 40 °С

Максимальная рассеиваемая мощность

≤ 15 Вт при суммарном In=20 А

Классификационное напряжение варисторной защиты

47 В

Сертификаты

Декларация о соответствии Диодных модулей, РБНМ.648154.001-003ТУ требованиям ТР ТС 020/2011 "Электромагнитная совместимость технических средств" Сертификат соответствия СДС ИНТЕРГАЗСЕРТ системы менеджмента качества требованиям СТО Газпром 9001-2018 Сертификат соответствия системы менеджмента качества ГОСТ Р ИСО 9001-2015 Certificate of conformity of the quality management system GOST R ISO 9001-2015
